2500E
- Um design comprovado que impulsiona a unidade de corte com motores de rolos elétricos;
- Baixo nível de ruídos sonoros;
- Menor consumo de combustível.

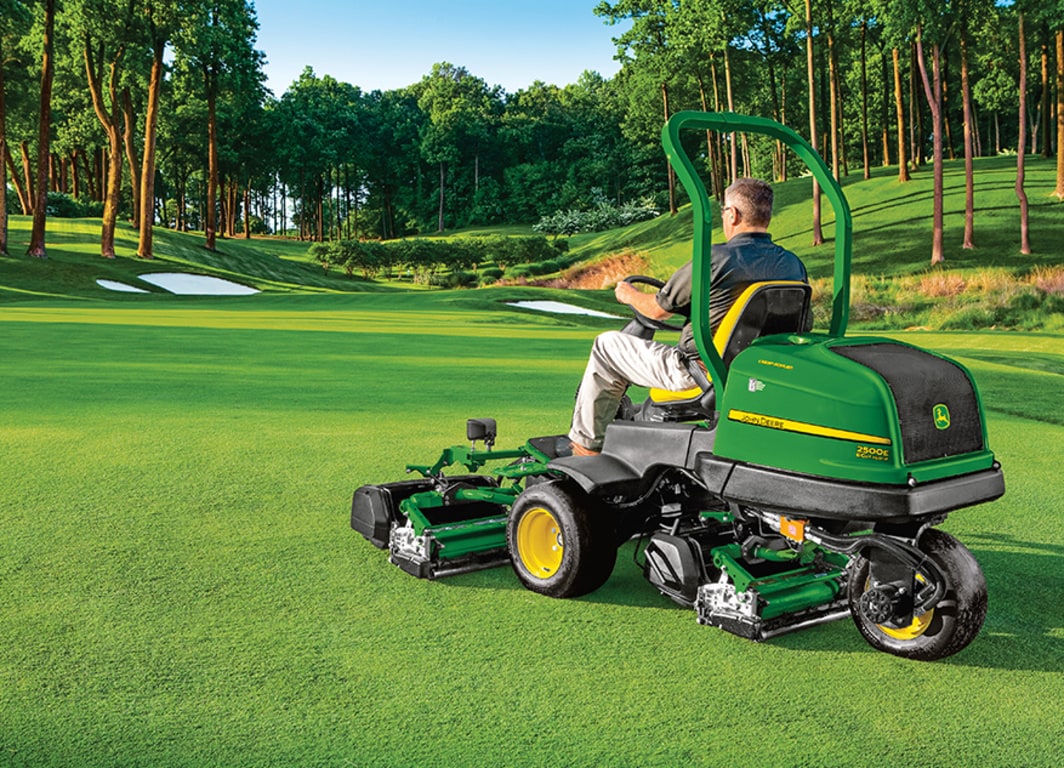

A tripla híbrida 2500E E-Cut reduz o consumo de combustível e o ruído, sem nenhuma diminuição da qualidade de corte.
A Série 2500 oferece o modelo E-Cut híbrido que reduz ao mínimo a possibilidade de vazamentos hidráulicos, eliminando todo o circuito hidráulico dos molinetes.
Características
Expandir
Contrair
Entalhe no acelerador
Motores de molinetes
Alternador de 48 V
Motor diesel
Forquilha de fixação traseira
Molinete de 14 lâminas
*Conjunto de aceleração de frequência
Coletor de grama traseiro (1) e sistema de gancho (2)
Coletor de grama traseiro
Proteção superior ajustável
Extensão da blindagem superior para condições secas
Clip do coletor de grama (1) e suporte do braço de elevação (2)
Coletor de grama traseiro (1) e sistema de gancho (2)
Extensão da proteção superior para condições secas
Coletor de grama traseiro
Canal do coletor de grama
Proteção superior ajustável
Rolo de disco ranhurado
Níveis de ruído e consumo de combustível mais baixos a 2250 rpm; entalhe no acelerador serve como guia
Entalhe no acelerador
O Trator Cortador de Grama de Greens 2500E E-Cut Hybrid é único, porque utiliza a energia elétrica para minimizar as possibilidades de fugas no circuito hidráulico do molinete, mas utiliza um motor de combustão para garantir um desempenho ótimo ao longo de toda a jornada. Isto é uma oportunidade para melhorar ainda mais o desempenho da máquina através de níveis de ruído mais baixos e economia de combustível melhorada ao operar a máquina a abaixo da potência máxima. Operações de formação de clareiras e de corte vertical deveriam ser realizadas sempre com o motor em potência máxima.
O Trator Cortador de Grama de Greens 2500E E-Cut Hybrid pode funcionar eficazmente em corte com rotações do motor reduzidas para 2250 rpm. Com estas rotações de funcionamento, o operador pode experienciar uma redução de até 6 dB(A) em som em máquinas diesel e 4 dB(A) em máquinas a gás, em comparação com o funcionamento à potência máxima. Lembre-se de que a amplitude em decibéis é medida segundo uma curva logarítmica, de modo que uma redução de apenas 1 dB(A) já é substancial.
Seguem-se níveis de ruído efetivamente medidos:
| Rotação máxima do motor | 2500E Gás | 2500E Diesel |
| Com condicionador Greens Tender™ (GTC) e escova limpadora giratória | 80 dB (A) | 84 dB(A) |
| Sem GTC e escova limpadora giratória | 80 dB(A) | 84 dB(A) |
| 2250 rpm do motor | 2500E Gás | 2500E Diesel |
| Com GTC e escova limpadora giratória | 76 dB(A) | 78 dB(A) |
| Sem GTC e escova limpadora giratória | 76 dB(A) | 78 dB(A) |
Além dos níveis de ruído mais baixos, também você poderá constatar economia de combustível. Estudos atuais mostraram que, dependendo das condições e utilização, a economia de combustível pode chegar a 30% quando se opera a máquina às 2250 rpm em vez de a operar em potência máxima.
Para ajudar os operadores a calcular o nível de 2250 rpm, foi aplicado um entalhe na ranhura para a alavanca do acelerador. Para aproximar os 2250 rpm, a aresta inferior da alavanca do acelerador deverá ficar alinhada com o entalhe na ranhura da alavanca do acelerador. Isto não corresponderá exatamente a 2250 rpm, mas colocará os operadores perto deste nível, permitindo-lhes reduzir eficientemente níveis de ruído e baixar o consumo de combustível durante a operação.
Motores elétricos dos molinetes sem escovas para um design compacto e uma eficiência otimizada
Motores de molinetes
Os motores elétricos dos molinetes nos Tratores Cortadores de Grama de Greens 2500E E-Cut™ Hybrid não possuem escovas, o que permite que tenham um tamanho compacto, aproximadamente igual ao dos atuais motores hidráulicos dos molinetes. Os motores sem escovas são muito eficientes, conduzindo a anos de desempenho ideal com muito pouca manutenção, e selados para proteção contra fatores atmosféricos.
Os motores são bidirecionais e de regime variável, o que significa que podem rodar tanto para a frente como para trás e dentro de um grupo de velocidades de rotação. Os motores rodam para a frente para operações de corte da grama e formação de clareiras, e para trás para operações de corte vertical e retroafiamento.
Um interruptor simples na caixa de comutação do molinete controla o sentido de rotação e um seletor rotativo na mesma caixa controla a velocidade de rotação.
A correia Poly Chain liga o veio do motor ao molinete, acionando-o quando as unidades de corte estão engatadas. Os componentes internos do motor estão selados com resina epoxídica para uma longa vida útil, durabilidade e proteção contra fatores atmosféricos.
As unidades de corte podem ser retiradas com facilidade dos respectivos motores desapertando os dois parafusos que fixam o motor à unidade de corte, rodando o motor aproximadamente um quarto de volta e separando o motor da unidade de corte. Isto pode ser realizado em questão de segundos. Uma corda evita danos aos cabos ao retirar o motor.
Alternador de 48 V alimenta os motores de acionamento dos molinetes, não sendo necessárias baterias adicionais na unidade
Alternador de 48 V
O circuito do molinete é alimentado por um alternador de 48 V, 100 A, acionado por uma correia que por sua vez é movida pelo motor. O alternador fornece constantemente energia ao circuito do molinete e só gera os 48 V quando o sistema de cortar a grama está engatado.
Devido a este desenho, não são necessárias baterias adicionais para acionar os motores dos molinetes no Trator Cortador de Grama de Greens 2500E E-Cut™ Hybrid. Com os sistemas de corte elétricos convencionais, a frequência de corte se alteraria conforme as baterias se descarregassem durante o corte.
Um conjunto de baterias começa a perder a sua energia logo que for utilizado. Mas não no 2500E. Uma vez que o 2500E ainda usa um motor para acionar um alternador, as frequências de corte no primeiro green e no último green são exatamente as mesmas, produzindo qualidade de corte incomparável do início até ao fim.
Mais, uma vez terminada a jornada, não precisa de ligar a máquina a uma tomada para carregar as baterias. Com o 2500E, a única limitação ao tempo de funcionamento é certificar-se de que o operador inicie o dia com um tanque de combustível cheio, como em qualquer outra máquina a gás ou diesel atualmente no mercado.
O alternador só fornece energia ao circuito do molinete. Os circuitos restantes são alimentados pela mesma bateria de 12 V utilizada no Trator Cortador de Grama de Greens 2500B PrecisionCut™.
Motor diesel potente e silencioso
Motor diesel
Os Cortadores de Grama de Greens 2500B PrecisionCut™ e 2500E E-Cut™ Hybrid usam um motor diesel com 19,6 CV* (14,6 kW) de potência bruta (de acordo com a SAE J1995 a 3000 rpm), refrigerado a líquido, para uma operação suave, eficiente e silenciosa.
Com o motor diesel de 3 cilindros e um tanque de combustível de 29,9 l (7.9 gal. EUA), o 2500 B e 2500E dão potência e combustível ao operador para um dia produtivo de corte.
*As informações de potência e torque dos motores são fornecidas pelo fabricante do motor somente para fins de comparação. A potência e o torque real de operação serão mais baixos. Consulte a página web do fabricante do motor para obter informações adicionais.
Kit de forquilhas de fixação traseira da unidade de corte de 55,88 cm (22 pol.) para fairways, surrounds e tees
Forquilha de fixação traseira
O baixo peso e o tamanho compacto de um cortador de grama para greens com o sistema de corte de um cortador de grama para fairways permite obter uma excelente qualidade de corte quer em fairways, quer nas áreas circundantes.
Muitos campos de golfe pretendem cortar os seus fairways e outras áreas com cortadores de grama de greens como forma de diminuir a compactação do gramado. Entretanto, o sistema de forquilhas de fixação dianteira utilizado para os greens não é a solução ideal para outras áreas devido à velocidade de corte e ao fato de o terreno não ser tão liso quanto o de um green.
A forquilha de fixação traseira da unidade de corte de 55,88 cm (22 pol.) liga-se à unidade de corte traseira para ajudar a manter o rolo traseiro no solo de forma consistente em terrenos ondulados. Isto também melhora de uma forma substancial a qualidade de corte ao manter uma altura de corte consistente em praticamente quaisquer condições. O sistema de forquilha puxa a unidade de corte através do gramado em vez de a empurrar, mantendo a extremidade traseira da unidade de corte em contato com o relvado.
Molinete de 14 lâminas diminui a frequência de corte
Molinete de 14 lâminas
Ao usar o molinete de 14 lâminas nos cortadores para greens reduzirá a frequência de corte e também terá um corte suave e limpo. Poderá também aumentar a qualidade da superfície de jogo e a velocidade nos gramados.
Define-se frequência de corte (FOC) a distância percorrida entre cortes consecutivos. Em outras palavras, é a distância percorrida pela máquina desde o momento em que uma lâmina passa pela contralâmina até que venha a lâmina seguinte. Quanto menor for a frequência de corte, menor será a distância percorrida até à passagem da lâmina seguinte.
No que se refere à frequência de corte, existe uma questão de diminuição de retornos. Quanto menor a distância percorrida entre cortes consecutivos, mais frequentes serão os impactos entre cada lâmina e o molinete. Uma frequência de corte muito baixa pode causar danos à grama - especialmente nas sobreposições entre passadas.
A frequência de corte costuma ser usada como medida da qualidade de corte, porém, existem outros fatores que determinam uma boa qualidade do corte. Os fatores que determinam uma boa qualidade de corte são:
- Geometria da unidade de corte
- Afiação de molinetes e contralâmina
- Configuração adequada da unidade de corte (paralelismo e separação entre contralâmina e molinete)
- Altura de corte (HOC) (real em comparação com teórica)
- Seleção de contralâminas
- Seleção de rolos para as condições da grama
- Condições da grama
A geometria das unidades de corte John Deere situa o intervalo ótimo de frequência de corte entre 4,064mm (0,160 pol.) e 4,824mm (0,190 pol.) em cortadores manuais para greens. Aqui é onde se destaca a tecnologia dos cortadores manuais PrecisionCut™ para greens, que proporciona um corte superior e um aspecto impecável.
Máquinas |
Referência do molinete de 14 lâminas |
FOC mínima |
FOC mínima com AMT2865* |
Cortador Manual para Greens 180SL PrecisionCut |
TCA23624 |
3,58 (0.141) |
3,12 (0.123) |
Cortador Manual para Greens 220SL PrecisionCut |
TCA23623 |
3,58 (0.141) |
3,12 (0.123) |
Sistema de coleta de grama dianteiro de montagem direta opcional fácil de instalar e remover
Os coletores de grama dianteiros de montagem direta opcional são uma gama de sistemas que visam atender as necessidades no seu campo de golfe.
O coletor de grama é montado diretamente na unidade de corte dianteira usando um design similar aos dos Cortadores de Greens SL Walk.
Ele permite remover e instalar rapidamente o coletor de grama e proporciona um melhor acompanhamento do solo e coleta devido à posição do coletor em relação à unidade de corte.
Recomenda-se que os coletores sejam esvaziados após cada green durante períodos de crescimento normais e difíceis para reduzir o peso da unidade de corte.
Os coletores de grama de montagem direta adaptam-se desde o modelo do ano 2009 até aos atuais Cortadores de Grama E-Cut Riding 2500B e 2500E com unidades de corte Quick-Adjust 5 (QA5).
Coletor de grama traseiro (1) e sistema de gancho (2)
O sistema de montagem do coletor de grama traseiro simplifica a remoção e instalação do coletor de grama traseiro e reduz o esforço.
Coletor de grama traseiro
O coletor de grama pode ser facilmente removido, sem derramar a grama cortada, girando o coletor para a parte dianteira da máquina até que o rebordo dianteiro do coletor fique por cima da placa lateral da unidade de corte. Depois, basta puxá-lo para o lado. Isto pode ser realizado com a unidade de corte na posição rebaixada ou elevada.
Proteção superior ajustável
As blindagens superiores ajustáveis da unidade de corte asseguram que a grama seja depositada na parte de trás do coletor, mesmo quando o diâmetro do molinete diminui devido ao desgaste. Os coletores são moldados e ventilados de modo a que o ar consiga escapar do molinete, mantendo os restos de grama.
Extensão da blindagem superior para condições secas
As extensões das blindagens superiores da unidade de corte são utilizadas para condições secas, permitindo maximizar o fluxo de restos de grama seca para o coletor de grama. Se o corte for predominantemente realizado em condições de grama úmida, remova as extensões da blindagem da unidade de corte, para reduzir a formação e acumulação de restos de grama na parte dianteira do coletor de grama.
Sistema coletor de grama de transferência de peso opcional transfere o peso dos restos de grama para a estrutura e não para a unidade de corte
A maioria dos campos de golfe pretende cortar a grama dos greens e coletar a grama para um corte excelente e uma aparência uniforme e lisa. O maior desafio em termos de coleta da grama com um cortador de grama de greens é o fato de, à medida que o coletor de grama enche de material, o seu peso ser transferido para a unidade de corte. Este problema se multiplica com um cortador de grama de greens, uma vez que há três unidades de corte e coletores de grama que coletam diferentes quantidades de grama, o que significa a aplicação de diferentes pesos às três unidades de corte.
Se não for possível remover o peso dos coletores de grama, os diferentes pesos podem causar diferentes alturas de corte em cada unidade de corte, deixando fracas condições de jogo e uma aparência desagradável pós-corte. Isso é especialmente visível através de ondulações de um green e na passagem de limpeza. Os coletores de grama dos tratores cortadores de green foram concebidos para uma eficiência de coleta perfeita, mantendo, ao mesmo tempo, uma altura de corte efetiva consistente.
Clip do coletor de grama (1) e suporte do braço de elevação (2)
O coletor de grama exclusivo da John Deere transfere aproximadamente dois terços do peso do braço de elevação do veículo. Isso ajuda a manter uma altura de corte mais consistente para garantir um corte uniforme nas três unidades de corte.
Os coletores de grama dianteiros podem ser removidos e instalados com uma mão graças ao sistema de clip inovador. O clip fixa o coletor a um suporte ajustável no braço de elevação, transferindo o peso do coletor para o braço de elevação à medida que vão sendo acumulados resíduos de grama no coletor.
Coletor de grama traseiro (1) e sistema de gancho (2)
O sistema de montagem do coletor de grama traseiro simplifica a remoção e instalação do coletor de grama traseiro e reduz o esforço.
O sistema de alavanca de retenção para o coletor de grama usa também o design John Deere exclusivo para transferir o peso do coletor de grama para o braço de elevação.
Extensão da proteção superior para condições secas
As extensões das proteções superiores da unidade de corte são utilizadas para condições secas, permitindo maximizar o fluxo de restos de grama seca para o coletor de grama. Se o corte for predominantemente realizado em condições de grama úmida, remova as extensões da proteção da unidade de corte, para reduzir a formação e acumulação de restos de grama na parte dianteira do coletor de grama.
Coletor de grama traseiro
O coletor de grama pode ser facilmente removido, sem derramar a grama cortada, girando o coletor para a parte dianteira da máquina até que o rebordo dianteiro do coletor fique por cima da placa lateral da unidade de corte. Depois, basta puxá-lo para o lado. Isto pode ser realizado com a unidade de corte na posição rebaixada ou elevada.
Canal do coletor de grama
Um canal nas estruturas laterais da unidade de corte guia o coletor de grama em direção à unidade de corte. O canal nas fundições assegura que o lábio do coletor de grama mantenha a sua relação com a unidade de corte, durante o acompanhamento de ondulações, assegurando uma melhor eficácia na coleta de grama.
Proteção superior ajustável
A proteção superior ajustável da unidade de corte assegura que a grama seja depositada na parte de trás do coletor, mesmo quando o diâmetro do molinete diminui devido ao desgaste. Os coletores são moldados e ventilados de modo a que o ar consiga escapar do molinete, mantendo os restos de grama.
Rolo de disco dianteiro ranhurado de dimensões maiores, 63,5 mm (2,5 pol.), compatível com os implementos do Condicionador para Fairways (FTC) e do Condicionador para Greens Tender™ (GTC) para as unidades de corte de molinete Quick-Adjust 5 (QA5) de 55,9 cm (22 pol.)
Rolo de disco ranhurado
O rolo de disco ranhurado pode ser utilizado com as unidades de corte Quick-Adjust 5 (QA5) de 55,9 cm (22 pol.), em combinação com os condicionadores para greens (GTC) e fairways (FTC), para oferecer opções de rolos adicionais para as áreas de fairway, tee e approach.
O diâmetro maior melhora a durabilidade em comparação com os rolos inferiores e inclui discos reforçados para uma melhor resistência ao desgaste, o que retém a tensão nas molas e reduz a manutenção, tornando esse é o rolo ideal para o corte do gramado nas áreas de fairway, tee e approach.
Especificações
Motor
| Configuração | Diesel | |||
|---|---|---|---|---|
| Potência | 3000 rpm: 14.6 kW 19.6 cv |
Equipamento
| Tanque de combustível | 29.8 l | |||
|---|---|---|---|---|
| Largura do corte | 157,5 cm | |||
| Velocidade de corte | 4 Km/h |
Dimensões
| Comprimento | 940 mm | |||
|---|---|---|---|---|
| Largura | 1050 mm | |||
| Altura | 1190 mm |
