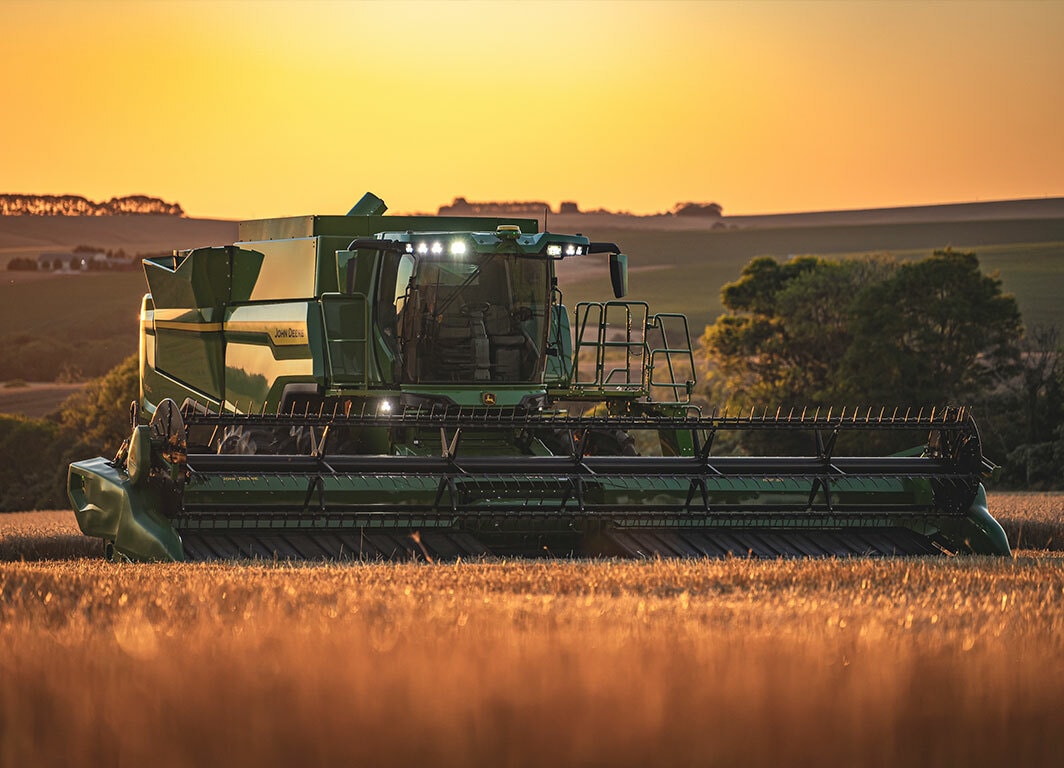

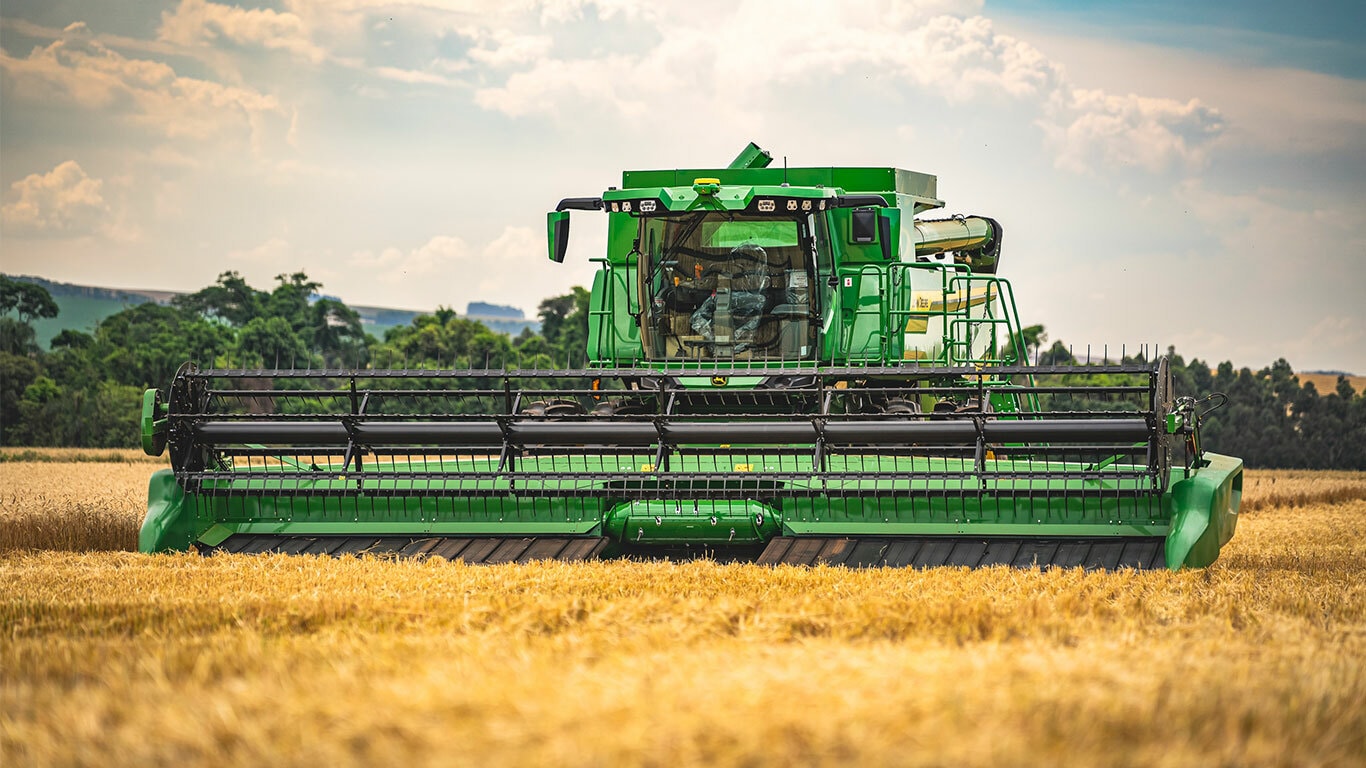

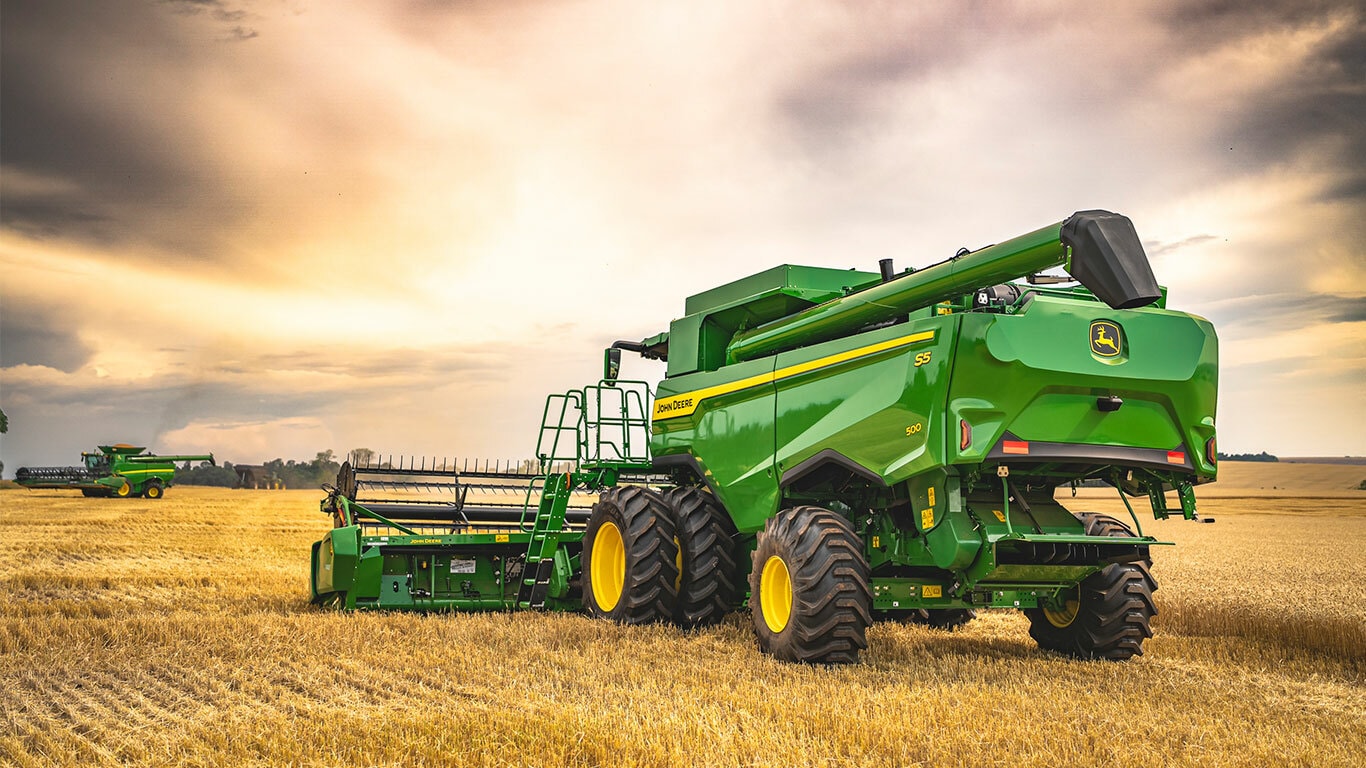

S5 500Colheitadeira de Grãos
- Versatilidade
- Durabilidade
- Eficiência
- ATA - Ajuste Automático ao Terreno
Nova Série de Colheitadeiras S5
A nova Colheitadeira S5 500 oferece novidades de cabine, design, tubo de descarga, plataforma de corte e um novo sistema eletronico, que permitirão aos clientes maior durabilidade, versatilidade e eficiência durante a operação.
Características
Expandir
Contrair

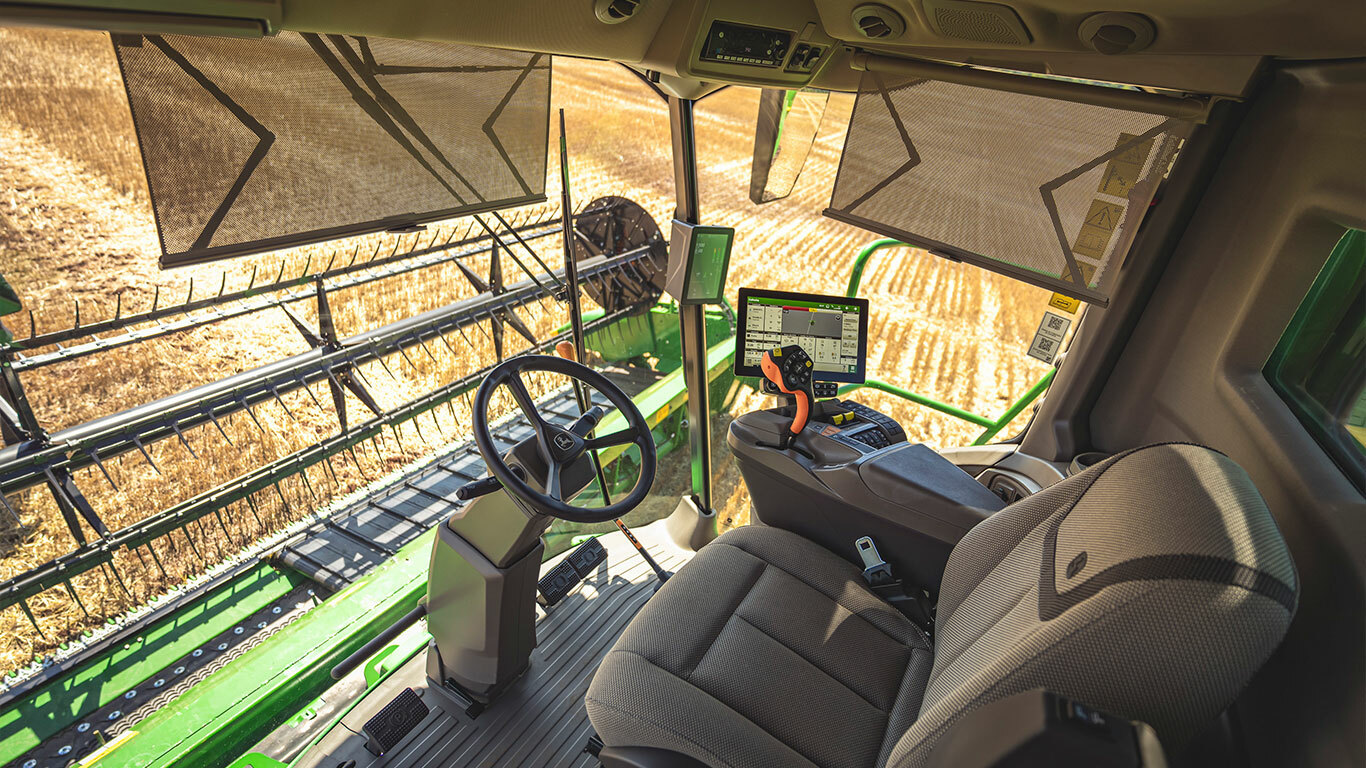

Cabine premium
Cabine premium
Monitor CommandCenter G5Plus
11 teclas de atalho configuráveis para acesso rápido nos monitores G5Plus
Teclas de atalho abaixo do monitor
Teclas de atalho abaixo do monitor
Receptor StarFire 7500
Mapeamento de rendimento com Harvest Monitor no monitor CommandCenter™ G5Plus
Página de execução do controle de sobreposição no monitor CommandCenter G5Plus.
Localização do sensor de fluxo de massa
Sensor de umidade John Deere
Página de execução de Optimize Performance no monitor
Recomendação feita para problema de materiais estranhos leves
O Sistema de Ajuste Automático ao Terreno Active Terrain Adjustment ajusta a peneira superior e a inferior
Sistema ativo de limpeza
Picador de palha de corte fino
Piso do picador de palha com barra de controle instalada
Rotor TriStream da S5
Elementos de debulha TriStream
Tampas superiores cônicas
Ajustando a configuração de sensibilidade para a Automação das configurações de terreno
Cabine
Cabine Select
Cabine premium
Começando com o lançamento das colheitadeiras da série X e continuando com as colheitadeiras da série S5, o pacote de cabine da John Deere oferece os melhores recursos e funcionalidades em toda a cabine da colheitadeira. Com um único clique nesta configuração de pacote, todas as opções do pacote Premium disponíveis são incluídas, transformando a colheita em um momento mais confortável, junto com as melhores atualizações de visibilidade e equipada com todas as tecnologias de agricultura de precisão.
A cabine Select oferece:
- Assento do operador centralizado com giro
- Controles de ajuste mecânico
- Apoio lombar mecânico
- Espelhos retrovisores dobráveis montados na cabine com luzes giratórias
- Capacidade do sistema de qualidade de ar aumentada e ventoinha 25 porcento maior
- Assento do operador com suspensão pneumática e regulagens básicas
- Coluna de direção com inclinação simples
- Tomadas elétricas auxiliares
- Preparação para telemática
- Compartimento padrão de armazenamento
- Preparação para rádio
- Vidros escuros
- Controles do ar-condicionado e do aquecedor no Apoio de Braço
- Limpador do para-brisa dianteiro de duas velocidades e intermitente
- Coluna de direção com inclinação dupla e controles telescópicos
Cabine Premium
Cabine premium
A cabine premium inclui os recursos da cabine Select, além de:
- Monitor CommandCenter sensível ao toque
- Assento Premium com atenuação lateral e suspensão de baixa frequência
- Refrigerador ativo
- Armazenamento premium
- Espelhos retrovisores aquecidos montados no teto da cabine com ajuste elétrico
- Rádio com conector de entrada auxiliar
- Quebra-sol dianteiro
OBSERVAÇÃO: As especificações das cabines Premium da S7 e da S5 são diferentes. Consulte as configurações e detalhes específicos no Manual de vendas da S7.
O intuitivo monitor CommandCenter™ G5Plus mostra todos os dados importantes da colheita
Monitor CommandCenter G5Plus
O CommandCenter G5Plus é o sistema central de informações usado em todas as colheitadeiras S7 e X9 John Deere. O monitor permite que o operador visualize diversas informações importantes sobre a colheita e diagnóstico durante a colheita, organizadas em um layout com base nas preferências do operador. O CommandCenter G5Plus foi desenvolvido em conjunto com o console CommandARM e com a alavanca de controle multifuncional para oferecer excelente ergonomia combinada com a melhor navegação natural da categoria.
Benefícios
- Monitor de fácil utilização devido à sua semelhança com os produtos agrícolas da John Deere
- Grande área para informações proporcionadas por uma tela de 32,5 cm
- Navegação rápida e fácil com funcionalidade de toque semelhante aos monitores Geração 4
- 10% menos toques em botões em comparação com o design anterior devido à interface baseada em aplicativos
- Operação fácil, lógica e intuitiva com cinco páginas de execução que podem ser personalizadas pelo operador
- Melhoria do tempo de operação devido à economia de tempo da interface do monitor, incluindo teclas de atalho abaixo da tela que permitem o acesso às funções mais importantes da colheitadeira
- Para aumentar a área do mostrador digital, um monitor estendido G5Plus está disponível
Detalhes adicionais
O operador pode configurar cinco páginas de execução de acordo com suas preferências para uma operação fácil, lógica e intuitiva. Ao rolar para a esquerda e para a direita no monitor, o operador pode alternar entre as páginas de execução de forma prática, exatamente como em um smartphone. Além disso, o operador pode alternar as páginas de execução a partir da alavanca de controle multifuncional. Isto significa que o operador não precisa tirar a mão dos controles, mas que ainda pode navegar pelas páginas de execução.
11 teclas de atalho configuráveis para acesso rápido nos monitores G5Plus
O CommandCenter G5Plus tem até 11 botões configuráveis na barra de atalhos, permitindo que os operadores personalizem o acesso aos seus aplicativos favoritos para que gastem menos tempo navegando pelo menu.
Abaixo do CommandCenter G5Plus, o operador encontrará 14 teclas de atalho para uma orientação direta pelas áreas mais importantes do dia da colheita, economizando tempo e cliques, além de manter o foco principal na colheita.
As 14 teclas de atalho abaixo do monitor permitem acesso rápido e fácil:
Teclas de atalho abaixo do monitor
Teclas de atalho abaixo do monitor
Os operadores que preferem uma superfície ainda mais digital do que o CommandCenter G5Plus podem equipar a colheitadeira S7 ou X9 com um monitor estendido na coluna de canto. O monitor estendido inclui um suporte e chicote elétrico adaptador. O suporte permite que o operador gire o monitor estendido para melhorar a visibilidade durante o transporte rodoviário e manobra da colheitadeira.
O CommandCenter G5Plus no apoio de braço é compatível com os seguintes recursos:
- Compatível com monitor com tela sensível ao toque de 32,5 cm
- Compatível com o sistema de direção assistida AutoTrac no CommandCenter
- AutoTrac, Documentação, Controle de seção e Data Sync de série
- Sistema telemático JDLink
- Transferência de dados sem fio (WDT)
- Acesso remoto ao monitor (RDA)
- Optimize Performance
- Sistema ActiveYield
- Quatro entradas de câmera
- Diagnósticos e calibração
- Informações da colheita
- Informações do motor
- Configuração da plataforma de corte
- Exportação de capturas de tela e informações sobre solução de problemas
- Compatível com a licença G5 Advanced opcional para colheitadeira
Melhor desempenho com o receptor StarFire™ 7500
Receptor StarFire 7500
Para grandes e pequenos agricultores e clientes dedicados a gramados, o receptor StarFire 7500 apresenta precisão permitindo a aplicação repetível de máquinas, fertilizantes, sementes e herbicidas.
- Aumento de 100% nas constelações de satélites usadas pelo receptor*
- Precisão 17% maior*
- Repetibilidade a longo prazo (quando aplicável) versus 9 meses*
- Redução de 73% no tempo de convergência*
- Monitor universal compatível com equipamentos mais antigos e de concorrentes
- Versátil: cultivo, plantio, pulverização e colheita
*Todas as comparações feitas com o StarFire 6000 com SF3
Colhendo com o Sistema Harvest Monitor™ (Monitor de Colheita) GreenStar™
Visão geral
Mapeamento de rendimento com Harvest Monitor no monitor CommandCenter™ G5Plus
O Harvest Monitor GreenStar permite que o operador visualize as medições de rendimento e umidade da cultura durante a colheita. O Harvest Monitor é exibido ao operador no monitor CommandCenter G5Plus.
Benefícios
A documentação da colheita combina os dados de rendimento e umidade do Harvest Monitor com o sinal do sistema de posicionamento global (GPS) e fornece mapas de rendimento geoespacial no aplicativo John Deere Operations Center ou outros programas que auxiliam a tomada de decisões agronômicas.
Os principais recursos da documentação de colheita da John Deere incluem:
- Registro automático do rendimento e da umidade
- Importação de mapas de semeadura com arquivos de localização de variedades do Centro de Operações para exibição na tela de híbridos e variedades plantadas
- Compatibilidade com o Centro de Operações da John Deere e outros fornecedores de software utilizando a API do ADAPT
- Transferência sem fio de registros para o Operations Center com conectividade JDLink
- Transferência de dados de documentação por USB
- O controle de sobreposição desliga automaticamente a documentação quando a plataforma e o separador são acionados sobre áreas que já foram colhidas para garantir informações precisas sobre o rendimento. Além disso, um operador pode desativar manualmente uma seção ou grupo de seções. Este recurso pode ser usado para melhorar a precisão da documentação quando a cultura não está sendo colhida em áreas do campo que não fazem com que o Controle de sobreposição desligue automaticamente as seções (por exemplo, se trilhos ou danos à cultura fizerem com que áreas do campo não produzam qualquer colheita). Para cabeçotes de plataforma, um operador pode configurar de dois a 24 grupos de seções controláveis manualmente.
- Auxilia os produtores na criação de relatórios de produtividade dos campos e operações para melhor gerenciar os insumos e tomar decisões de gestão informadas
Página de execução do controle de sobreposição no monitor CommandCenter G5Plus.
Detalhes adicionais
Localização do sensor de fluxo de massa
O sensor de fluxo de massa é montado dentro do tanque graneleiro, na montagem da cabeça do elevador de grão limpo. A placa de impacto é conectada a um sensor eletrônico de efeito hall para medições de rendimento precisas. O sistema tem a capacidade de realizar múltiplas calibrações por cultura, o que aumenta a precisão do rendimento.
Sensor de umidade John Deere
Sensor de umidade John Deere
O sensor de umidade John Deere fornece medição de umidade confiável em tempo real e em movimento para os operadores. O sensor de umidade é montado na passagem do elevador de grão limpo.
Benefícios
- Limpeza fácil
- Sem tempo gasto em calibrações
- Primeira leitura mais longa para uma maior precisão
O sensor de umidade mede continuamente a umidade de uma pequena amostra de grãos à medida que eles são transportados pelo elevador de grãos limpos.
Gerencie rapidamente problemas de desempenho com o recurso Optimize Performance
Visão geral
O recurso Optimize Performance pode ajudar os operadores a melhorar a produtividade geral diária e sazonal da colheitadeira. O recurso Optimize Performance integrado ao monitor CommandCenter G5 permite que o operador selecione configurações específicas para ajuste e otimização da colheitadeira.
Benefícios
- Resolve problemas que os operadores enfrentam durante mudanças nas condições de cultura ou colheita
- Fácil de usar quando se inicia a colheita de uma nova cultura ou campo
- Permite recomendações e ajustes mais rápidos
- A maioria das recomendações pode ser realizada automaticamente pelo operador com o apertar de um botão
- Parte integrada do pacote Combine Advisor
Página de execução de Optimize Performance no monitor
Detalhes adicionais
Se o operador observar um problema relacionado a danos nos grãos, perda de grãos, materiais estranhos, qualidade da palha ou retrilha durante a colheita, ele pode simplesmente clicar em Optimize Performance (Otimização de desempenho) e especificar em qual área está percebendo os principais problemas. Essas áreas incluem:
- Perdas no separador
- Perdas nas peneiras
- Perdas de não trilhados
- Grãos partidos
- Material estranho leve
- Material estranho pesado
- Material não trilhado
- Qualidade da palha
- Excesso de retrilha
Com base no problema de desempenho que o operador deseja melhorar, assim como na gravidade (menor, moderada ou maior), a colheitadeira faz recomendações diferentes, a maioria das quais pode ser aplicada com o apertar de um botão.
Recomendação feita para problema de materiais estranhos leves
Sistema de Ajuste Automático ao Terreno Active Terrain Adjustment™
O Sistema de Ajuste Automático ao Terreno Active Terrain Adjustment ajusta a peneira superior e a inferior
O sistema de Ajuste Automático ao Terreno Active Terrain Adjustment é um sistema que melhora a qualidade do grão e minimiza perdas de grãos ao subir ou descer inclinações. A função ajusta automaticamente as aberturas da peneira superior e da peneira inferior da colheitadeira e controla cuidadosamente a velocidade do ventilador de limpeza, estabilizando os níveis de retrilha e assegurando uma amostra limpa do tanque graneleiro.
Vantagens do recurso:
- Alcança o mesmo nível de perda que em condições de terreno nivelado (em inclinações de até 10 graus)
- Redução de até 35 por cento de retrilha em inclinações de 8 a 12 graus
- Ajustes automáticos de configurações em inclinações
Quando a máquina começa uma subida, o sistema de Ajuste Automático ao Terreno reduz a velocidade do ventilador de limpeza e abre os elementos da peneira superior e da peneira inferior. Conforme a máquina passa por um declive, a velocidade da ventilador de limpeza aumenta e os elementos das peneiras superior e da peneira inferior se fecham para reduzir a perda de grãos e evitar a sobrecarga na peneira de limpeza.
Sistema ativo de limpeza da Série S DF3
Sistema ativo de limpeza
As colheitadeiras Série S são equipadas com o Sistema Ativo de Limpeza Série S, responsável por realizar a limpeza em três etapas, resultando em alta capacidade e grãos mais limpos. Esse sistema de limpeza é uma melhoria do sistema atual e é responsável por proporcionar maior capacidade de limpeza graças ao melhor rendimento de trilha e separação dos novos modelos.
Valor para o cliente:
- Até 70 por cento menos perda de grãos em comparação com o sistema de limpeza auto-nivelante
- O sistema DF3 têm 9 por cento menos componentes
- Aumenta em até 15 por cento a capacidade em terrenos inclinados
O Sistema Ativo de Limpeza Série S começa com os sem-fins transportadores localizados abaixo do côncavo, onde o volume de material debulhado é o mais alto, movimentando o material uniformemente para a peneira de limpeza.
Uma vez que o grão está na peneira de limpeza, a peneira de grãos dianteira de abertura fixa limpa até 40 por cento dos grãos antes de alcançar a peneira superior. O ar de alta velocidade do ventilador de limpeza eleva qualquer material leve que esteja percorrendo a peneira fixa ou a superior, resultando em uma separação mais agressiva da palha e em um desempenho de limpeza maior. O sistema de limpeza proporciona a separação do grão enquanto o material passa da peneira superior para a peneira inferior.
A peneira de grãos fornece a classificação adequada por tamanho dos grãos e de outros materiais. Qualquer grão que passe pela peneira inferior é transportado para o tanque graneleiro, enquanto alguns grãos e outros materiais fluem para o sistema de retrilha e reprocessamento.
Picador de palha
Picador de palha de corte fino
O picador de palha de corte fino permite o dimensionamento do material residual para melhores práticas de cultivo agrícola.
Valor para o cliente:
- Solução econômica para sistemas de resíduos Select, a fim de minimizar o custo da operação.
- Excelente dimensionamento de resíduos para auxiliar na incorporação do solo durante o próximo ciclo de produção da cultura, maximizando o rendimento.
O fio de corte das lâminas é feito de material resistente a desgaste que ajuda a reduzir o desgaste da lâmina. As lâminas são espaçadas de maneira uniforme para corresponder ao conjunto de lâminas ajustáveis.
Lâminas de pá estão localizadas nas extremidades do rotor do picador de palha. Essas lâminas geram ar para ajudar a mover a palha e o palhiço através do picador de palha. Ao redor das lâminas de pá existem proteções de ar fixadas à carcaça do picador de palha, o que ajuda a canalizar o ar através da descarga do picador de palha.
Piso do picador de palha com barra de controle instalada
A adição da barra de controle do picador de palha (disponível através do Serviço de Peças) reduz o comprimento do corte quando desejado. A barra de controle é facilmente instalada no piso do picador de palha. O dimensionamento adequado dos resíduos, em conjunto com o design correto do espalhador/defletor traseiro para dispersar resíduos, ajuda a permitir a eclosão consistente das plantas.
NOTA: A barra de controle do picador de palha não é recomendada para aplicações de milho ou soja.
O rotor TriStream foi projetado para grãos grossos e grãos pequenos de trilha fácil
Visão geral
O rotor TriStream é único para a John Deere, pois possui um design levemente cônico na área de trilha para a melhor qualidade de grãos da categoria, reduzindo drasticamente o ronco que frequentemente acompanha as cargas pesadas do rotor. O rotor TriStream é recomendado para produtores que colhem principalmente grãos grossos, juntamente com grãos finos de trilha fácil. A trilha fácil se refere a culturas de grãos pequenos, onde é fácil debulhar os grãos das cabeças da cultura.
As aletas espirais ao redor do rotor guiam o material da cultura através da área de trilha e separação em um efeito de puxar e soltar para um melhor desempenho. Este recurso da colheitadeira S5 John Deere gera menos consumo de energia.
Benefícios
- A tecnologia do rotor TriStream reduz a força necessária para mover o material através da colheitadeira em pelo menos 20 por cento, maximizando a eficiência do combustível.
- As ranhuras estriadas nos elementos de trilha permitem que o rotor em formato cônico mova o material de maneira mais eficiente, maximizando o desempenho de trilha da cultura e a qualidade dos grãos.
- As aletas de serviço pesado nas tampas superiores impulsionam suavemente a cultura para trás através da extensão do rotor, garantindo que todos os grãos trilhados sejam separados.
- Apresenta uma opção de duração regular e prolongada.
Rotor TriStream da S5
Detalhes adicionais
Quinze elementos de trilha de fundição proporcionam manuseio superior de material com excelente qualidade de grãos. Os elementos giram ao redor do rotor para controlar o fluxo de material. Em alguns ambientes de colheita, pode ser necessária a configuração de conjunto compacto (nove elementos de trilha adicionais).
Elementos de debulha TriStream
As tampas cônicas superiores possibilitam a movimentação suave do material dentro da área de trilha e separação. As tampas superiores têm um raio maior que o rotor, permitindo que o material se expanda à medida em que se desloca ao longo do topo do rotor. Esse design usa a ação de puxar e soltar o material da cultura, ajudando na trilha e na separação para reduzir o consumo de potência.
Tampas superiores cônicas
Reduza a perda de grãos em inclinações com o ajuste automático de terreno
Visão geral
O ajuste automático de terreno é um sistema que melhora a qualidade dos grãos e minimiza a perda de grãos ao subir ou descer inclinações. O recurso ajusta automaticamente as aberturas da peneira superior e da peneira inferior da colheitadeira e controla cuidadosamente a rotação do ventilador de limpeza, estabilizando os níveis de retrilhas e garantindo uma amostra limpa do tanque graneleiro.
Ajustando a configuração de sensibilidade para a Automação das configurações de terreno
Benefícios
- Alcança os mesmos níveis de perda que em condições de terreno nivelado (em inclinações de até 10 graus)
- Redução de retrilhas em até 35% em inclinações de 12 a 16 graus
- Ajustes automáticos de configurações em inclinações
Detalhes adicionais
Quando a máquina inicia uma subida, a Automação das configurações de terreno desacelera o ventilador de limpeza e abre os elementos da peneira superior e da peneira inferior. Conforme a máquina desce uma inclinação, a rotação do ventilador de limpeza aumentará e os elementos da peneira inferior e da peneira superior se fecham para diminuir a perda de grãos e evitar a sobrecarga da peneira.
O sensor de passo está localizado dentro do receptor StarFire integrado.
O acionamento do ventilador de velocidade variável está disponível em todas as colheitadeiras S5 e permite ajustes mais rápidos em terrenos ondulados para melhorar o tempo de reação.
Especificações
| Especificações | ||||
|---|---|---|---|---|
| John Deere S5 500 Colheitadeira de Grãos |
Especificações-chave
| Tipo de motor | 6,8 L 415 cu in. |
|||
|---|---|---|---|---|
| Potência Nominal | 275 cv 202 kW |
|||
| Capacidade do tanque de combustível | 757 L 200 gal. |
|||
| Largura do canal | ||||
| Diâmetro do cilindro de trilha | ||||
| Comprimento do rotor | 312,4 cm 123 in. |
|||
| Diâmetro do rotor | 61 cm 24 in. |
|||
| Área do côncavo | 0,9 m2 9,7 sq ft |
|||
| Área de separação | 1,3 m2 14 sq ft |
|||
| Área total de limpeza (com aberturas) | 3,83 m2 41,2 sq ft |
|||
| Capacidade do depósito de grãos | 8800 L 250 bu |
|||
| Taxa de descarga máxima | 78 L/s 2,2 bu/sec |
Motor
| Tipo de motor | 6,8 L 415 cu in. |
|||
|---|---|---|---|---|
| Nível de emissões | Brasil Tier 3/América Latina Tier 1 | |||
| Rotação nominal | 2.200 rpm | |||
| Potência Nominal | 275 cv 202 kW |
|||
| Potência máxima | 300 cv 224 kW |
|||
| Capacidade do tanque de combustível | 757 L 200 gal. |
|||
| Família do motor |
Alimentação
| Tipo de acionador | Fixo ou variável | |||
|---|---|---|---|---|
| Tipo de lâmina da corrente transportadora | Ferro fundido | |||
| Largura | 112 cm 44 in. |
|||
| Comprimento | 172,7 cm 68 in. |
|||
| Módulo de alimentação, (FAST) | Reversor Padrão Padrão |
Trilha/Separação
| Diámetro del tambor del separador | ||||
|---|---|---|---|---|
| Velocidad del tambor del separador | ||||
| Intervalo de velocidades del cilindro de trilla | ||||
| Tipo de separador | Rotativo | |||
| Comprimento do rotor | 312,4 cm 123 in. |
|||
| Diâmetro do rotor | 61 cm 24 in. |
|||
| Faixa de rotação do rotor | 230 - 1.300 rpm | |||
| Área do côncavo | 0,9 m2 9,7 sq ft |
|||
| Área de separação | 1,3 m2 14 sq ft |
|||
| Área da grade de separação final | 0,3 m2 3,2 sq ft |
Sistema de limpeza
| Peneira fixa frontal | 0,4 m2 4,3 sq ft |
|||
|---|---|---|---|---|
| Extensão da peneira fixa frontal | ||||
| Pré-limpeza | ||||
| Peneira superior | 1,95 m2 21 sq ft |
|||
| Peneira inferior | 1,48 m2 15,9 sq ft |
|||
| Área total de limpeza (com aberturas) | 3,83 m2 41,2 sq ft |
|||
| Rotação do ventilador de limpeza | 620 - 1.350 rpm |
Tanque de grãos
| Capacidade do depósito de grãos | 8.800 L 250 bu |
|||
|---|---|---|---|---|
| Comprimento do sem-fim de descarga | 6,6 m 21.5 ft |
|||
| Taxa de descarga máxima | 78 L/s 2,2 bu/sec |
Local de Fabricação
| País | Brasil, Horizontina, RS |
|---|
Informação adicional
| Coleta de Dados |
|---|
