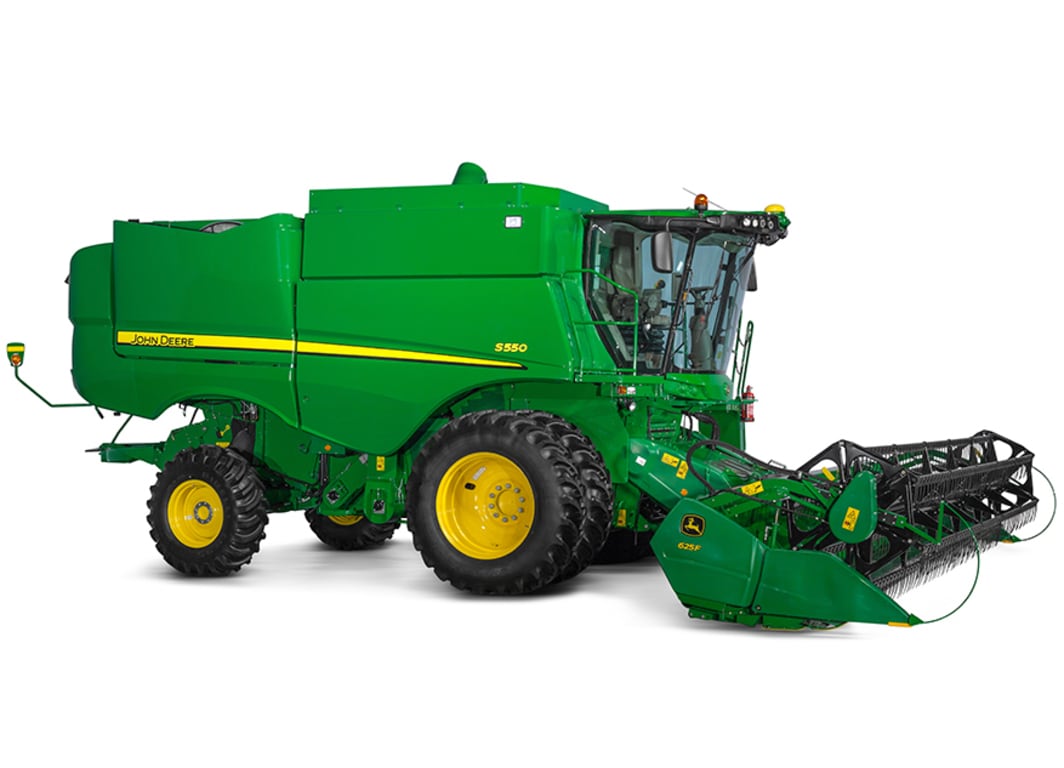

S550Colheitadeira de Grãos
- Mais produtividade - Tecnologia rotor;
- Alta qualidade de grãos - Sistema de Limpeza DF3;
- Monitores e controles intuitivos e de fácil localização;
- Versão Grãos e Arrozeira.
Colher mais em menos tempo, com qualidade e economia
As Colheitadeiras S550 da John Deere atendem aos principais desafios dos produtores de grãos do Brasil. E agora, entregam ainda mais produtividade, precisão, versatilidade e economia, com recursos como: Antena StarFire 6000 e sinal SF3, mapas de produtividade (também para arroz).
Características
Expandir
Contrair
Cabine deluxe
Cabine Premium
Monitor G5
StarFire™ 7000
Sensor de umidade
Sensor de fluxo de massa
Ajuste Interativo da Colheitadeira
Ajuste sendo executado
Sistema ativo de limpeza
Medidor de potência na coluna digital
Cabine
Cabine deluxe
Cabine deluxe
A cabine Deluxe oferece:
- 30 por cento mais espaço interno comparado ao modelo Série 70
- Assento do operador centralizado
- Espelhos retrovisores dobráveis montados na cabine com luzes giratórias
- Ventilador 25 por cento maior e capacidade do sistema de qualidade de ar aumentada
- Assento do operador com suspensão pneumática e regulagens básicas
- Coluna de direção com inclinação simples
- Tomadas de alimentação convenientes
- Preparada para telemetria
- Compartimento padrão de armazenamento
- Preparada para rádio
- Vidros escuros
- Controles do ar-condicionado e do aquecedor no Apoio de Braço
- Limpador do para-brisa dianteiro de duas velocidades e intermitente
Cabine Premium
Cabine Premium
A cabine premium inclui os recursos da cabine deluxe mais:
- Display CommandCenter sensível ao toque
- Assento Premium com atenuação lateral e suspensão de baixa frequência
- Coluna de direção com inclinação dupla e controles telescópicos
- Refrigerador
- Compartimentos Premium para armazenamento
- Espelhos montados no teto da cabine com ajuste elétrico
- Rádio com conector de entrada auxiliar
- Quebra-sol dianteiro suspenso
Tecnologia
Monitor G5
A nova geração de monitores oferece melhorias em relação à geração atual em termos de resolução de tela, aumento da capacidade de processamento, novas opções e licenças. A S550 estará disponível somente com o monitor universal G5, substituindo as opções anteriores SDUA ou GS3 2630.
Monitor |
|
Opção |
Descrição |
191H |
Monitor universal G5Plus com licença permanente AutoTrac™ e AutoTrac™ RowSense™ |
Licenças renováveis |
|
Opção |
Descrição |
1950 |
Sem licença |
198J |
Avançada, G5 — Licença universal de 1 ano |
198H |
Avançada, G5 — Licença universal de 3 anos |
StarFire™ 7000
A próxima geração de receptor StarFire apresentará precisão otimizada, tempo de convergência reduzido e oferecerá até cinco anos de repetibilidade.
Opção |
Descrição |
1880 |
Sem receptor |
188T |
Receptor StarFire 7000 – SF1 |
1890 |
Receptor universal StarFire 7000 – 1 ano de licença do SF-RTK |
1891 |
Receptor universal StarFire 7000 – 3 anos de licença do SF-RTK |
Sensor de umidade
Sensor de fluxo de massa
O sensor de fluxo de massa é montado no tanque graneleiro, na parte superior do conjunto da plataforma do elevador de grão limpo. A placa de impacto é conectada a um sensor eletrônico para medições precisas do rendimento. O sistema tem a capacidade de realizar múltiplas calibrações por cultura, o que aumenta a precisão do rendimento. O sensor de fluxo de massa é um equipamento de série e pode ser removido do equipamento de série quando o Harvest Monitor for removido do equipamento de série.
O sensor medidor de umidade é montado no alojamento do elevador de grão limpo. Isso permite abastecimento e tempo de ciclo rápidos com uma câmara, fornecendo leituras de umidade e temperatura mais precisas. O sensor medidor de umidade é um equipamento de série e pode ser removido do equipamento de série quando o Harvest Monitor for removido do equipamento de série.
Ajuste interativo da colheitadeira
Ajuste Interativo da Colheitadeira
O Ajuste Interativo da Colheitadeira pode auxiliar os operadores a melhorar a produtividade total diária e sazonal da colheitadeira. O recurso de Ajuste Interativo da Colheitadeira é integrado ao display do CommandARM™, permitindo ao operador otimizar ajustes específicos da colheitadeira.
Valor para o Cliente:
- O Ajuste Interativo da Colheitadeira soluciona problemas que o operador enfrenta durante condições de mudança de cultura ou de colheita, e aumenta a eficiência da colheitadeira
- A maioria das recomendações pode ser realizada automaticamente mediante o toque de um botão pelo operador para facilitar a operação
O Ajuste Interativo da Colheitadeira é integrado ao software da colheitadeira, permitindo que o cliente obtenha o melhor desempenho de sua máquina. Conforme a máquina realiza a colheita e o operador nota um problema como grãos danificados, maior perda de grãos, limpeza dos grãos ou condições de palha, ele tem a possibilidade de acessar o Ajuste Interativo da Colheitadeira, selecionar uma prioridade de colheita e especificar qual área apresenta problemas. As quatro áreas para seleção incluem:
- Grãos danificados - amostra suja do tanque graneleiro, grãos partidos
- Perda de grãos - perda do separador ou perda da peneira
- Limpeza dos grãos
- Condições da palha - qualidade da palha
Com base na(s) área(s) que o operador deseja melhorar, a colheitadeira irá então sugerir diferentes recomendações e a maior parte dessas recomendações poderá ser realizada a partir do assento. Assim que o ajuste for realizado, o operador poderá consultar o feedback na tela de avaliação.
Ajuste sendo executado
O Ajuste Interativo da Colheitadeira é um equipamento de série em todos os modelos das Colheitadeiras Série S.
Sistema ativo de limpeza da Série S DF3
Sistema ativo de limpeza
As colheitadeiras Série S são equipadas com o Sistema Ativo de Limpeza Série S, responsável por realizar a limpeza em três etapas, resultando em alta capacidade e grãos mais limpos. Esse sistema de limpeza é uma melhoria do sistema atual e é responsável por proporcionar maior capacidade de limpeza graças ao melhor rendimento de trilha e separação dos novos modelos.
Valor para o cliente:
- Até 70 por cento menos perda de grãos em comparação com o sistema de limpeza auto-nivelante
- O sistema DF3 têm 9 por cento menos componentes
- Aumenta em até 15 por cento a capacidade em terrenos inclinados
O Sistema Ativo de Limpeza Série S começa com os sem-fins transportadores localizados abaixo do côncavo, onde o volume de material debulhado é o mais alto, movimentando o material uniformemente para a peneira de limpeza.
Uma vez que o grão está na peneira de limpeza, a peneira de grãos dianteira de abertura fixa limpa até 40 por cento dos grãos antes de alcançar a peneira superior. O ar de alta velocidade do ventilador de limpeza eleva qualquer material leve que esteja percorrendo a peneira fixa ou a superior, resultando em uma separação mais agressiva da palha e em um desempenho de limpeza maior. O sistema de limpeza proporciona a separação do grão enquanto o material passa da peneira superior para a peneira inferior.
A peneira de grãos fornece a classificação adequada por tamanho dos grãos e de outros materiais. Qualquer grão que passe pela peneira inferior é transportado para o tanque graneleiro, enquanto alguns grãos e outros materiais fluem para o sistema de retrilha e reprocessamento.
Picador de palha
O picador de palha de corte fino permite o dimensionamento do material residual para melhores práticas de cultivo agrícola.
Valor para o cliente:
- Solução econômica para sistemas de resíduos deluxe, a fim de minimizar o custo da operação.
- Excelente dimensionamento de resíduos para auxiliar na incorporação do solo durante o próximo ciclo de produção da cultura, maximizando o rendimento.
O fio de corte das lâminas é feito de material resistente a desgaste que ajuda a reduzir o desgaste da lâmina. As lâminas são espaçadas de maneira uniforme para corresponder ao conjunto de lâminas ajustáveis.
Lâminas de pá estão localizadas nas extremidades do rotor do picador de palha. Essas lâminas geram ar para ajudar a mover a palha e o palhiço através do picador de palha. Ao redor das lâminas de pá existem proteções de ar fixadas à carcaça do picador de palha, o que ajuda a canalizar o ar através da descarga do picador de palha.
A adição da barra de controle do picador de palha (disponível através do Serviço de Peças) reduz o comprimento do corte quando desejado. A barra de controle é facilmente instalada no piso do picador de palha. O dimensionamento adequado dos resíduos, em conjunto com o design correto do espalhador/defletor traseiro para dispersar resíduos, ajuda a permitir a eclosão consistente das plantas.
NOTA: A barra de controle do picador de palha não é recomendada para aplicações de milho ou soja.
Governador isócrono do motor
Medidor de potência na coluna digital
Todas as Colheitadeiras Série S são equipadas com um governador isócrono que permite que os acionadores das áreas funcionais da colheitadeira continuem operando a uma velocidade constante até exceder a potência nominal do motor. Um conveniente medidor de potência na coluna digital do canto da cabine oferece indicação visual constante do nível de potência do motor e de quando ele está operando na melhor faixa para um ótimo desempenho no campo.
Valor para o Cliente:
- Uma velocidade constante do motor aumenta o desempenho geral da máquina
- O medidor de potência permite que o operador obtenha o melhor desempenho do motor e o melhor consumo de combustível, bem como o menor custo de operação
- Uma velocidade consistente do motor aumenta a durabilidade
O governador isócrono do motor mantém a velocidade do motor constante até exceder a potência nominal do motor. O governador isócrono é acionado eletronicamente somente quando o separador ou o sem-fim de descarga é acionado. A velocidade da peneira de limpeza é diretamente proporcional à velocidade do motor. A peneira de limpeza funciona melhor ao se aproximar de sua velocidade máxima de funcionamento. Em motores não isócronos, a velocidade da peneira é calibrada para limitar a velocidade máxima da peneira proporcionalmente à velocidade máxima do motor sem carga. Isso deixa a velocidade da peneira sujeita à diminuição da velocidade ideal de limpeza em condições de carga mais resistente e mais pesada. O governador isócrono gerencia e mantém a velocidade do motor ao longo de todas as condições de cultura, levando a um sistema de limpeza mais consistente e com melhor desempenho.
Um medidor de potência na cabine oferece ao operador uma referência visual de quanta potência está sendo usada. Quando a colheitadeira é operada na faixa verde, ela funciona abaixo da velocidade nominal em rotação constante; quando atinge a área amarela, ela excede a velocidade nominal e a rotação do motor começa a cair. Ao alcançar a área vermelha, o operador é informado de que a máquina está perto de alcançar a potência máxima, portanto o operador deve ficar atento ao rendimento da máquina.
O medidor de potência na cabine oferece ao operador uma referência visual de quanta potência está sendo usada, semelhante à maneira como as mudanças na velocidade do motor são exibidas. O display é equipado com um gráfico de barras, que mostra ao operador quanta potência do motor está sendo usado a cada momento.
- Verde - 35 a 100 por cento de carga do motor (14 barras)
- Amarelo - 101 a 110 por cento de carga do motor (4 barras)
- Vermelho - 111 a 114 por cento de carga do motor (2 barras)
Especificações
Especificações-chave
| Tipo de motor | 6,8 L 415 cu in. |
|||
|---|---|---|---|---|
| Potência Nominal | 275 cv 202 kW |
|||
| Capacidade do tanque de combustível | 757 L 200 gal. |
|||
| Comprimento do rotor | 312,4 cm 123 in. |
|||
| Diâmetro do rotor | 61 cm 24 in. |
|||
| Área do côncavo | 0,9 m2 9,7 sq ft |
|||
| Área de separação | 1,3 m2 14 sq ft |
|||
| Capacidade do depósito de grãos | 8800 L 250 bu |
|||
| Taxa de descarga | 78 L/s 2,2 bu/sec |
Motor
| Tipo de motor | 6,8 L 415 cu in. |
|||
|---|---|---|---|---|
| Nível de emissões | Brasil Tier 3/América Latina Tier 1 | |||
| Rotação nominal | 2.4 rpm | |||
| Potência Nominal | 275 cv 202 kW |
|||
| Potência máxima | 30 cv 22 kW |
|||
| Capacidade do tanque de combustível | 757 L 200 gal. |
|||
| Família do motor |
Alimentação
| Tipo de acionador | Fixo ou variável | |||
|---|---|---|---|---|
| Tipo de lâmina da corrente transportadora | Ferro fundido | |||
| Largura | 112 cm 44 in. |
|||
| Comprimento | 172,7 cm 68 in. |
|||
| Módulo de alimentação, (FAST) | Reversor Padrão Padrão |
Trilha/Separação
| Tipo de separador | Rotativo | |||
|---|---|---|---|---|
| Comprimento do rotor | 312,4 cm 123 in. |
|||
| Diâmetro do rotor | 61 cm 24 in. |
|||
| Faixa de rotação do rotor | 230 - 1.300 rpm | |||
| Área do côncavo | 0,9 m2 9,7 sq ft |
|||
| Área de separação | 1,3 m2 14 sq ft |
|||
| Área da grade de separação final | 0,3 m2 3,2 sq ft |
Sistema de limpeza
| Peneira fixa frontal | 0,4 m2 4,3 sq ft |
|||
|---|---|---|---|---|
| Extensão da peneira fixa frontal | ||||
| Pré-limpeza | ||||
| Peneira superior | 1,95 m2 21 sq ft |
|||
| Peneira inferior | 1,48 m2 15,9 sq ft |
|||
| Rotação do ventilador de limpeza | 620 - 1.350 rpm |
Tanque de grãos
| Capacidade do depósito de grãos | 8.8 L 250 bu |
|||
|---|---|---|---|---|
| Comprimento do sem-fim de descarga | 6,6 m 21.5 ft |
|||
| Taxa de descarga | 78 L/s 2,2 bu/sec |
Local de Fabricação
| País | Brasil, Horizontina, RS |
|---|
Informação adicional
| Coleta de Dados |
|---|
Motores MAR-1
Este equipamento tem seus níveis de emissão de gases diminuído através dos motores eletrônicos MAR-1, além de menos poluentes, por serem eletrônicos, os motores John Deere já estão preparados para os avanços tecnológicos, de conectividade e melhor gerenciamento da frota e, consequentemente, reduções de custos de produção.
