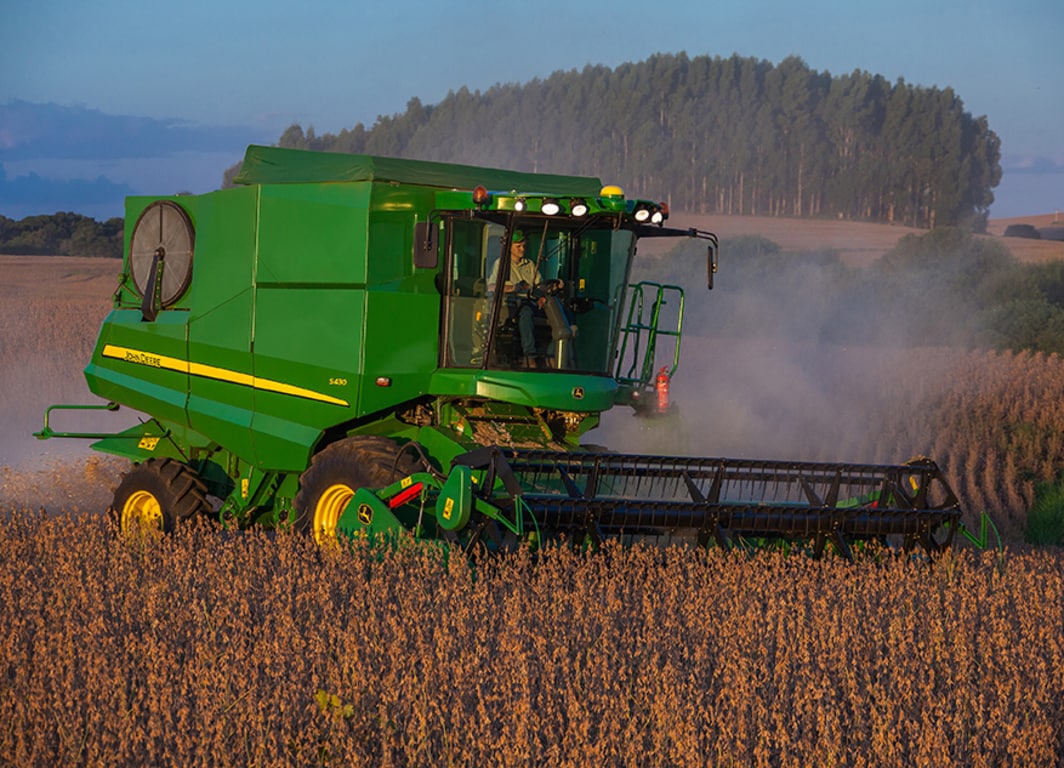

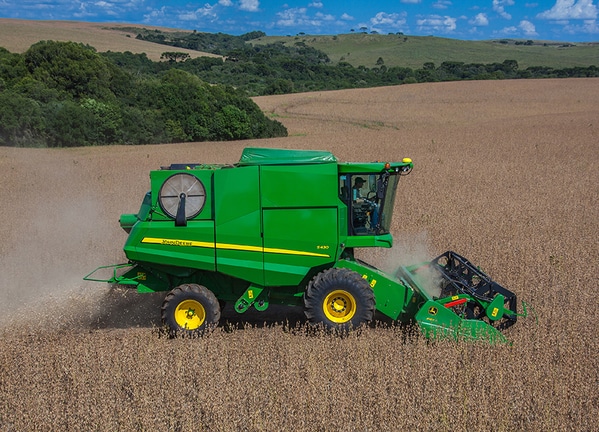

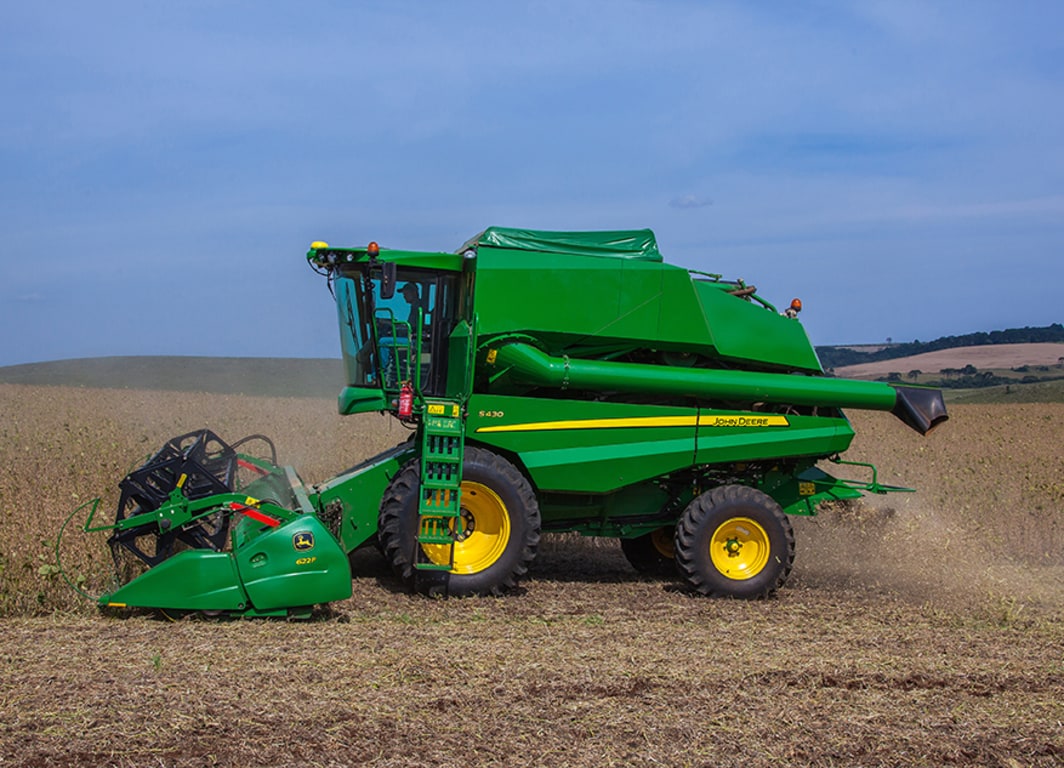

S430Colheitadeira de Grãos
- Mais produtividade - Tecnologia rotor;
- Alta qualidade de grãos - Sistema de Limpeza DF4;
- Baixo índice de perdas - Ajuste Automático ao Terreno – ATA;
- Agricultura de Precisão.
A revolução da sua colheita.
As revolucionárias colheitadeiras S430 contam com o sistema de limpeza DF4, com maior área de limpeza e baixo índice de perdas; ajuste automático ao terreno, que controla a velocidade do ventilador e abertura das peneiras de acordo com a inclinação do terreno, mantendo a eficiência do sistema de limpeza, reduzindo ainda mais as perdas e aumentando a qualidade dos grãos.
Características
Expandir
Contrair
Nova escada dianteira
Novo sistema multiacoplador
Novo CommandCenter G5
StarFire 7000
Rotor para milho/soja
Rotor arrozeiro
Elementos de trilha de milho/soja
Dedos de trilha de arroz
Melhorias na cobertura do separador
Peneira de limpeza Dyna-Flo Plus
Pacote de agitadores
Bandeja de grãos e pré-limpeza
PDU Plus
Gráfico de barras da potência usada
Estação do operador – Mais ergonomia e visibilidade
Escada dianteira
Nova escada dianteira
A escada de acesso dianteira para a cabine foi atualizada e agora o modo de transporte é com articulação lateral. Essas mudanças melhoram a ergonomia e a visibilidade do operador durante o processo de descarga.
Novo sistema multiacoplador
A colheitadeira S400 e as plataformas compatíveis permitem um acoplamento de ponto único (elétrico/hidráulico), o que simplifica e torna o processo de acoplamento mais rápido e fácil.
CommandCenter™ G5 e StarFire™ 7000 - Mais precisão na agricultura
CommandCenter G5
Novo CommandCenter G5
A nova geração de monitores oferece melhorias em relação à geração atual em termos de resolução de tela, aumento da capacidade de processamento, novas opções e licenças.
Uma tela grande sensível ao toque de 256,5 mm estará disponível nas colheitadeiras S400.
StarFire™ 7000
StarFire 7000
A nova geração de receptores StarFire apresentará precisão otimizada, tempo de convergência reduzido e oferecerá até 5 anos de repetibilidade.
Rotor TriStream™ e Dyna-Flo™ Plus – Mais produtividade e qualidade dos grãos
O rotor TriStream™ é único para a John Deere, pois possui um design levemente cônico na área de trilha para a melhor qualidade de grãos da categoria enquanto reduz drasticamente o ronco que frequentemente acompanha cargas pesadas do rotor. As aletas espirais ao redor do rotor guiam o material através da área de trilha e separação em um efeito de puxar e soltar para melhorar o desempenho. Este recurso irá gerar menor consumo de potência e reduzirá o efeito de danos ao grão.
Rotor para milho/soja
Rotor arrozeiro
Elementos de trilha aparafusados ao rotor proporcionam manuseio superior de material com excelente qualidade de grãos. Os elementos giram em espiral ao redor do rotor para controlar o fluxo de material.
Elementos de trilha de milho/soja
Dedos de trilha de arroz
Melhorias na cobertura do separador
Melhorias na cobertura do separador
As coberturas superiores remodeladas do disco, na área do separador, demonstraram um impacto significativo na redução da perda de grãos. A economia de grãos é essencial em culturas de alto rendimento. Veja abaixo a média de economia de grãos por cultura.
Cultura |
Milho |
Soja |
Arroz |
Trigo |
Redução da perda de grãos |
-37 por cento |
-23 por cento |
-26 por cento |
-15 por cento |
A peneira de limpeza Dyna-Flo Plus é o coração do sistema de limpeza da Colheitadeira. O sistema é formado por um design único composto por aço de alta resistência que reduz o peso geral enquanto mantém a resistência total. A extensão da peneira de limpeza e a distribuição do fluxo de ar oferecem maior capacidade da peneira de limpeza.
Peneira de limpeza Dyna-Flo Plus
O pacote de agitadores é um equipamento de série para colheitadeiras versão milho/soja que permite capacidade extra da peneira em condições de terrenos desnivelados e reduz a quantidade de perda de grãos, aumentando a produtividade da colheitadeira. Divisores e agitadores mantêm uniforme a quantidade de material (grãos e palha) distribuído por toda a área da peneira superior, em qualquer condição de terreno.
Pacote de agitadores
A peneira de limpeza da S430 e da S440 oferece maior capacidade graças a sua extensão e distribuição do fluxo de ar. Estes modelos de colheitadeira são projetados com uma bandeja de grãos e um pré-limpeza que aumentam a capacidade total da peneira de limpeza.
Bandeja de grãos e pré-limpeza
O regulador isócrono do motor aumenta a capacidade geral e a eficiência
O governador isócrono do motor mantém a rotação do motor constante até exceder a potência nominal do motor. Graças à rotação constante do motor, componentes acionados também permanecem em rotação constante, o que aumenta a capacidade geral e a eficiência da colheitadeira. Isso é obtido prevenindo-se excesso de ar na peneira em condições de carga baixa como ao iniciar em um campo, em condições baixo volume de material, ao sair e entrar em um corte, o que pode levar a perdas maiores na peneira ou a amostras impuras do tanque graneleiro.
Os benefícios principais do governador isócrono do motor incluem:
- Uma rotação constante do motor aumenta o desempenho geral da máquina
- Rotação reduzida de funcionamento do motor é igual a menos consumo de combustível
- Uma rotação consistente do motor aumenta a durabilidade
O movimento da peneira de limpeza é diretamente proporcional à rotação do motor. A peneira de limpeza funciona melhor ao se aproximar de seu movimento máximo de funcionamento. Em motores não isócronos, o movimento da peneira é calibrada para limitar o movimento máximo da peneira proporcionalmente à rotação máxima do motor sem carga. Isso deixa o movimento da peneira sujeita à diminuição do movimento ideal de limpeza em condições de carga mais resistente e mais pesada. O governador isócrono gerencia e mantém a rotação do motor sob todas as condições de cultura, levando a um sistema de limpeza mais consistente e com melhor desempenho. O governador isócrono é acionado eletronicamente somente quando o separador ou o tubo descarregador é acionado. O funcionamento normal do motor (alta rotação) ocorrerá quando a máquina não tiver o separador ou o tubo descarregador ativados.
Anteriormente, motores sem governador isócrono diminuíam a rotação quando a carga era aplicada à máquina. Os operadores podiam ouvir quando isso acontecia, o que dava a eles uma ideia da quantidade de potência exigida do motor. Já que o governador isócrono mantém uma rotação constante independentemente da carga no motor, um display foi criado para ajudar o operador a perceber a potência do motor.
O medidor de potência no display de coluna de canto (PDU) Plus oferece ao operador uma referência visual de quanta potência está sendo usada, semelhante à maneira como as mudanças na rotação do motor são exibidas. O display é equipado com um gráfico de barras, que mostra ao operador quanta potência do motor está sendo usada a cada momento.
Quando a colheitadeira é operada na primeira faixa verde, ela funciona abaixo da potência nominal em rotação constante; quando atinge a segunda faixa verde, ela excede a potência nominal e a rotação do motor começa a cair. Ao alcançar a área vermelha, o operador é informado de que a máquina está perto de alcançar a potência máxima, portanto o operador deve ficar atento ao rendimento da máquina.
PDU Plus
Gráfico de barras da potência usada
Especificações
Especificações-chave
| Tipo de motor | 6,8 L 415 cu in. |
|||
|---|---|---|---|---|
| Potência Nominal | 201 cv 148 kW |
|||
| Capacidade do tanque de combustível | 460 L 122 gal. |
|||
| Comprimento do rotor | 333,8 cm 131,4 in. |
|||
| Diâmetro do rotor | 61 cm 24 in. |
|||
| Área do côncavo | 0,845 m2 9,1 sq ft |
|||
| Área de separação | 1,259 m2 13,6 sq ft |
|||
| Capacidade do depósito de grãos | 5500 L 156 bu |
|||
| Taxa de descarga | 55 L/s 1,6 bu/sec |
Motor
| Tipo de motor | 6,8 L 415 cu in. |
|||
|---|---|---|---|---|
| Nível de emissões | Brasil Tier 3 | |||
| Rotação nominal | 2.4 rpm | |||
| Potência Nominal | 201 cv 148 kW |
|||
| Potência máxima | ||||
| Capacidade do tanque de combustível | 460 L 122 gal. |
|||
| Família do motor |
Alimentação
| Tipo de acionador | Fixo | |||
|---|---|---|---|---|
| Tipo de lâmina da corrente transportadora | Formato U | |||
| Largura | 96,8 cm 38 in. |
|||
| Comprimento | 204,5 cm 80,5 in. |
|||
| Módulo de alimentação, (FAST) | Reversor Padrão Padrão |
Trilha/Separação
| Tipo de separador | Rotativo | |||
|---|---|---|---|---|
| Comprimento do rotor | 333,8 cm 131,4 in. |
|||
| Diâmetro do rotor | 61 cm 24 in. |
|||
| Faixa de rotação do rotor | 380 - 1.210 rpm | |||
| Área do côncavo | 0,845 m2 9,1 sq ft |
|||
| Área de separação | 1,259 m2 13,6 sq ft |
|||
| Área da grade de separação final | 0,256 m2 2,8 sq ft |
Sistema de limpeza
| Peneira fixa frontal | 0,494 m2 5,3 sq ft |
|||
|---|---|---|---|---|
| Extensão da peneira fixa frontal | 0,362 m2 3,9 sq ft |
|||
| Pré-limpeza | ||||
| Peneira superior | 1,714 m2 18,4 sq ft |
|||
| Peneira inferior | 1,485 m2 16 sq ft |
|||
| Rotação do ventilador de limpeza | 620 - 1.350 rpm |
Tanque de grãos
| Capacidade do depósito de grãos | 5500 L 156 bu |
|||
|---|---|---|---|---|
| Comprimento do sem-fim de descarga | 5,5 m 18 ft |
|||
| Taxa de descarga | 55 L/s 1,6 bu/sec |
Local de Fabricação
| País | Brasil |
|---|
Informação adicional
| Coleta de Dados |
|---|
Motores MAR-1.
Este equipamento está em conformidade com as normas de emissão de poluentes MAR-1, por meio da tecnologia empregada nos motores John Deere que conferem melhor eficiência na conversão do combustível em potência e torque, resultando em maior produtividade, economia e redução na emissão de gases poluentes e de material particulado
