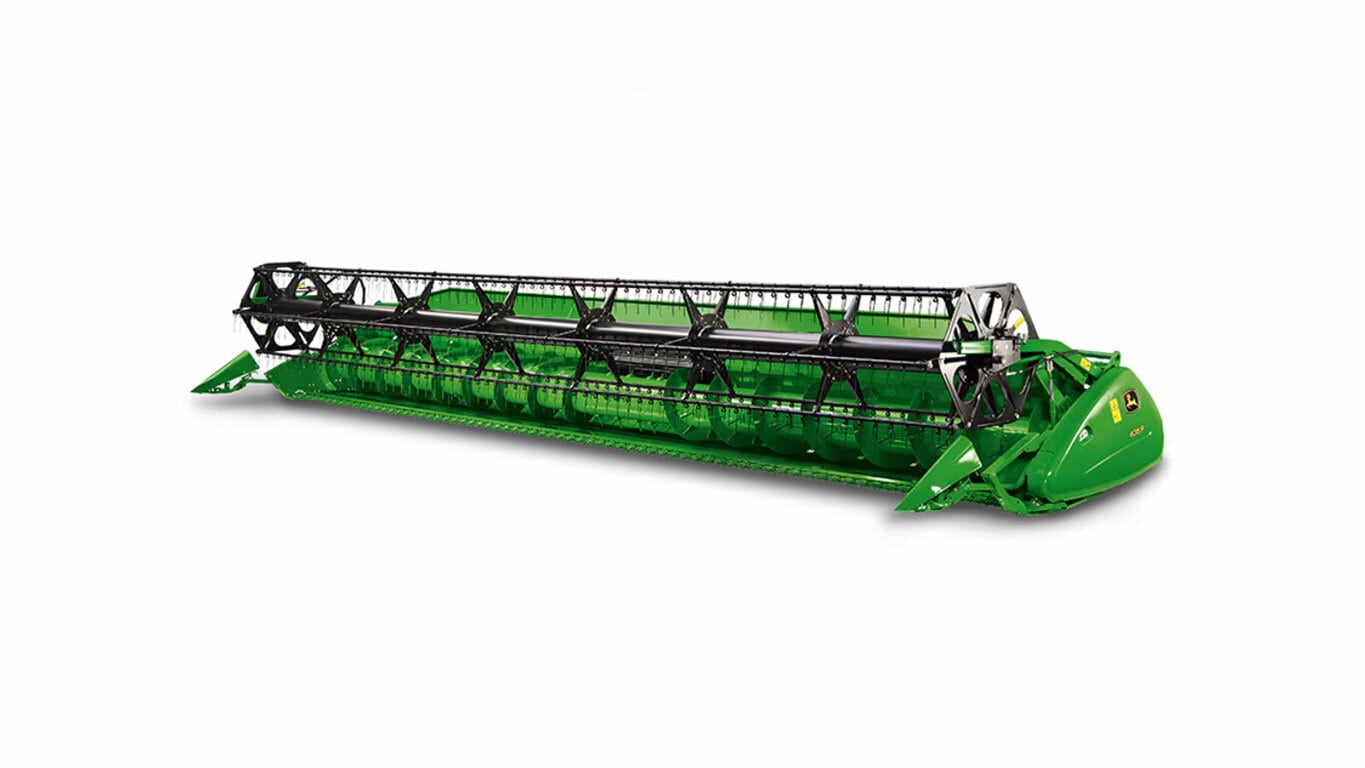

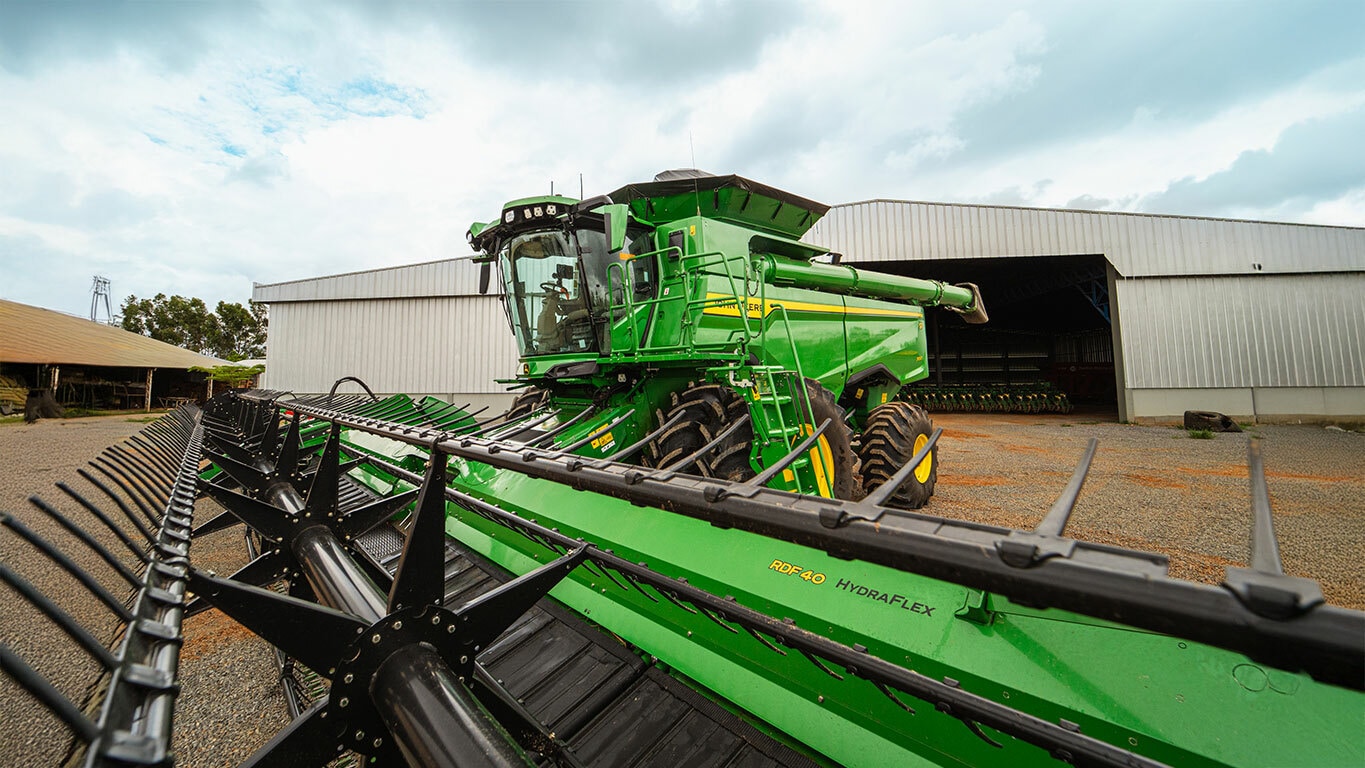

Draper RDFPlataformas HydraFlex™
- Tecnologia Dual Guide - correia com guia dupla;
- Mais produtiva que plataformas convencionais;
- Maior janela de colheita;
- Tecnologia Hydraflex e barra de corte com acionamento duplo.
Plataformas RDF, design inovador com guia dupla e tecnologia Hydraflex.
Nova plataforma proporciona maior robustez no alinhamento e durabilidade das correias. Além e ser mais produtiva do que as plataformas convencionais, conta com barra de corte com acionamento duplo.
Características
Expandir
Contrair
Bordas corrugadas
Guia duplo de correia
As vedações na plataforma de arroza reduzaem o vazamento de grãos
Rolete de acionamento da RDF30
RDF35, RDF40, e RDF45
Cilindro hidráulico no braço flutuador
Dispositivo de travamento do braço de flutuação
Sapatas deslizantes
Acionamento Duplo da Barra de Corte
Correia de guia dupla
Modo de velocidade automática da correia
Modo de velocidade automática da correia
Modo de velocidade automática da correia
Acessando a velocidade automática da correia no monitor
Acessando a velocidade automática da correia no monitor
Correias draper largas de serviço pesado
Bordas corrugadas
Guia duplo de correia
A Plataforma HydraFlex™ Draper RDF utiliza correias draper com largura lateral de 1016 mm (40 pol.). As correias draper laterais estão expostas 100 por cento para o corte da cultura. Esta característica proporciona um excelente manuseio de material em culturas altas e densas.
A distribuição suave e contínua de material no alimentador e separador melhora o desempenho e aumenta a produtividade da colheitadeira.
O recurso de bordas de limpeza aumenta o tempo de atividade do equipamento mesmo quando exposto a condições de alta umidade; as correias laterais são projetadas com bordas corrugadas que ajudam a manter a correia limpa e a diminuir o acúmulo de material.
Outro recurso importante que aumenta a vida útil das correias é o guia duplo de correia, que tem um design simétrico, permitindo que as correias possam ser giradas 180 graus para uma vida útil prolongada.
As Plataformas HydraFlex Draper RDF35, RDF40, e RDF45 possuem um projeto de correias laterais duplas. A folga mínima de 19 mm (0,75 pol.) entre as correias laterais do cortador permitem maior flexibilidade da correia draper, especialmente quando combinada à tecnologia da barra de corte HydraFlex. A geometria da barra de corte em relação à correia draper é mantida, o que melhora a alimentação da cultura, aumenta o desempenho da colheitadeira e tem um impacto positivo na produtividade da colheitadeira. A correia lateral única é exclusiva da plataforma HydraFlex Draper RDF30.
A plataforma RDF30 versão arrozeira está equipada com vedações em ambas as laterais da plataforma, reduzindo vazamento de grãos e acumulo de material sobre os componentes abaixo localizados.
As vedações na plataforma de arroza reduzaem o vazamento de grãos
- A cultura é exposta a 100 por cento da cultura cortada com as correias draper laterais amplas de 1016 mm (40 pol.), proporcionando máxima produtividade.
- A distribuição suave e uniforme do material para o alimentador e o separador melhora o desempenho e aumenta a produtividade da colheitadeira.
- Menor necessidade de manutenção de limpeza graças ao recurso de correia corrugada autolimpante.
- Vida útil prolongada devido ao design simétrico que permite 180 graus de rotação da correia.
Roletes de acionamento emborrachados de guias duplos
Rolete de acionamento da RDF30
RDF35, RDF40, e RDF45
Todas as Plataformas HydraFlex™ Draper RDF são equipadas com roletes de acionamento de borracha. Este recurso fornece uma melhora significativa na capacidade de acionamento da correia em condições severas de culturas úmidas, secas e/ou poeirentas.
O guia amplo nos roletes aumenta a orientação da correia e permite a flexibilidade total disponível do sistema de corte sem desalinhar a correia.
A correia e os roletes são projetados com um guia duplo simétrico, permitindo que a correia possa ser virada 180 graus para uma vida útil prolongada.
- Os roletes de acionamento da correia lateral emborrachados proporcionam melhoria significativa na capacidade da correia de acionamento em condições rigorosas, úmidas, secas e/ou poeirentas.
- Vida útil prolongada da correia graças à correia de guia duplo e aos roletes.
- Alinhamento melhor e mais confiável da correia.
- Menor desgaste da correia.
Sistema integrado de flutuação
Cilindro hidráulico no braço flutuador
Dispositivo de travamento do braço de flutuação
Sapatas deslizantes
As Plataformas HydraFlex™ Draper RDF são equipadas com um sistema de flutuação hidráulica exclusivo para capacidades superiores de seguimento do solo em uma ampla variedade de culturas e condições. Os braços de flutuação da barra de corte oferecem dupla função, o que permite uma capacidade superior de monitoramento do solo e sustentação da barra de corte e das correias draper.
Para colocar a plataforma HydraFlex draper em modo rígido, o operador simplesmente aumenta a pressão de flutuação ao máximo. Para longos períodos de operação com a barra de corte bloqueada, é recomendável instalar travas mecânicas que são um item de fábrica.
Se a necessidade for o corte alto ou extremamente baixo da cultura, todas as Plataformas HydraFlex Draper RDF possuem um sistema de suspensão inovador que possibilita um desempenho consistente da altura de corte, independentemente das condições do solo ou da cultura. As sapatas deslizantes são projetadas para seguir com facilidade sobre o solo.
A plataforma 730FD versão arrozeira é disponibilizada com chapas de proteção dos braços de flutuação, diminuindo a entrada e compactação de material nesta região e provendo proteção aos cilindros hidráulicos localizados nesta região.
- O sistema HydraFlex controla hidraulicamente a flutuação da barra de corte por meio do simples giro de um botão na cabine, facilitando a operação
- Fornece flexibilidade excepcional da barra de corte em toda a faixa de pressão de trabalho para um melhor desempenho da máquina
- Os braços de flutuação da barra de corte exclusivos têm função dupla, permitindo capacidades superiores de seguimento do solo, além de sustentação da barra de corte e das correias draper, melhorando a produtividade
O acionamento duplo da barra de corte é sincronizado
Acionamento Duplo da Barra de Corte
O sistema único de acionamento duplo da barra de corte é sincronizado, o que cria o sistema de acionamento recíproco de faca mais suave possível do mercado atualmente. Além disso, a barra de corte reserva opcional armazenada no tubo da plataforma fornece um armazenamento de facas livre de danos que proporciona maior tempo de atividade.
Os acionamentos da barra de corte linear de epicíclico duplo, acionados por eixo da TDP, confiáveis e positivos, com proteção integrada da transmissão, oferecem aos clientes o sistema de acionamento de barra de corte mais resistente do mercado.
O acionamento de barra de corte dupla é opcional nas Plataformas HydraFlex™ Draper RDF30.
Aumente a produtividade da colheitadeira com correias de alimentação suave
Visão geral
Aumente a produtividade da colheitadeira através da distribuição suave e uniforme do material no alimentador com correias nas plataformas draper articuladas HydraFlex.
Benefícios
Correia de guia dupla
- Reduza o custo de manutenção das plataformas draper com as correias de guia dupla, resultando em pelo menos quatro vezes mais vida útil devido ao material mais espesso, um design ondulado na borda dianteira e a capacidade de virar facilmente as correias de cima para baixo e da esquerda para a direita.
- As rampas de cultura de remoção rápida ajudam a reduzir o tempo necessário para trocar as correias em comparação com a 600FD.
- Controle facilmente as correias laterais da plataforma draper ajustando a velocidade no console CommandARM de dentro da cabine.
- Melhore o desempenho da plataforma draper quando não estiver colhendo em toda a largura da plataforma ou ao sair da cabeceira com redução de velocidade da correia lateral.
- Minimize os danos à correia lateral, caso ocorra patinagem, com um sistema de proteção da correia.
- O sistema de proteção da correia é o equipamento de série para os modelos RDF, mas será um recurso opcional nas plataformas draper articuladas.
- Minimize a patinagem da cultura com as travas de 19 mm de altura nas correias.
Detalhes adicionais
- Velocidade da correia:
- A velocidade da correia HDR pode variar de 0,5 m/s a 3,8 m/s com 20 configurações possíveis.
- A velocidade da correia RDF pode variar de 0,4 m/s a 3,8 m/s com 24 configurações possíveis.
Modo de velocidade automática da correia
- O modo de velocidade automática da correia pode ser ativado e desativado no menu controle automático da plataforma. Este recurso ajusta automaticamente a velocidade da correia lateral à velocidade de deslocamento.
Modo de velocidade automática da correia
Modo de velocidade automática da correia
- O modo de velocidade reduzida da correia pode ser ativado e desativado na tela Velocidade da Correia do aplicativo da plataforma. Esse recurso reduz as velocidades da correia lateral para melhorar a alimentação ao colher com metade da plataforma.
Especificações da correia articulada:
- Correias laterais acionadas pelo rolete externo
- Somente duas correias laterais por máquina (contra quatro na RDF) suportadas por barra e parafuso
Mantenha uma distribuição uniforme conforme a velocidade de deslocamento da colheitadeira muda com a velocidade automática da correia
Acessando a velocidade automática da correia no monitor
Acessando a velocidade automática da correia no monitor
Visão geral
Obtenha uma distribuição uniforme da cultura com a correia para manter um desempenho consistente da colheitadeira conforme a velocidade de deslocamento da colheitadeira muda com a velocidade automática da correia John Deere.
Benefícios
- A velocidade de deslocamento da colheitadeira pode variar significativamente devido a alterações no rendimento da cultura ou nas condições do solo.
- As correias mudam automaticamente de velocidade à medida que a velocidade de deslocamento da colheitadeira aumenta ou diminui para manter uma distribuição uniforme para diferentes volumes de cultura.
Detalhes adicionais
- Os operadores podem ativar ou desativar esse recurso e decidir a relação de velocidade desejada em relação à velocidade de deslocamento no módulo de velocidade da correia do aplicativo da plataforma.
- A relação é ajustada no aplicativo de velocidade da correia ou programada em uma alavanca multifuncional ou botão ou codificador programável do apoio de braço.
- A faixa de velocidade da correia é de 0,8 a 4 m/s; não diminui abaixo de 0,8 m/s ou aumenta acima de 4 m/s em qualquer velocidade de deslocamento. Um ponto de ajuste de 1 é uma configuração de velocidade mínima da correia com faixa completa (velocidade linear da correia de 0,8 a 4 m/s) ocorrendo entre 3,2 e 16,1 km/h. Um ponto de ajuste de 10 resulta em uma velocidade máxima de 5,1 km/h.
-
