CH950Colhedora de Cana
- Tecnologia RowAdapt™ ajusta automaticamente os dois conjuntos de corte e alimentação;
- Duas linhas de corte simultâneo e independentes para espaçamentos de 1,4 e 1,5m;
- Redução da compactação, do pisoteio e danos a soqueiras, trazendo mais longevidade e produtividade;
- Redução significativa de perdas de cana.

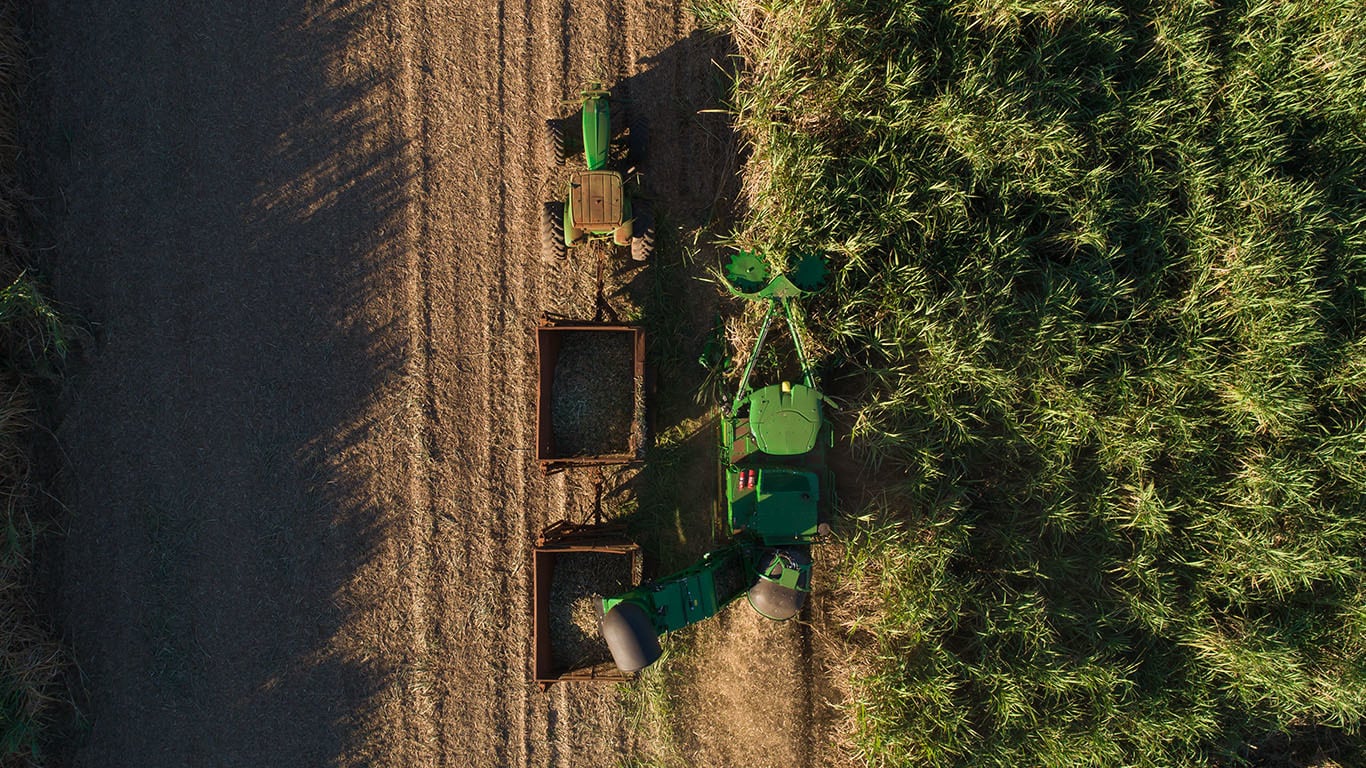

Colhedora CH950 - A verdadeira inovação do sistema produtivo de cana
A CH950 conta com duas linhas de cortes simultâneos e independente, novo sistema de limpeza e o pacote de tecnologia. A combinação desses diferenciais resulta na redução da área compactada, redução das perdas totais, menor consumo de combustível por tonelada de cana colhida, otimização da mão de obra de operadores e mecânicos e consequentemente a redução significava nos custos operacionais.
Saiba o que nossos clientes estão falando da CH950
Websérie A Revolução Na Sua Colheita
Sabemos que grandes revoluções envolvem aposta e acreditar numa ideia nova. E quando falamos em revolucionar a produção de cana, isso envolve muita tecnologia, aumento de produção, redução de custos e um parceiro em que se pode confiar. Por isso, cruzamos o estado de São Paulo para conversar com alguns dos primeiros clientes que apostaram na Colhedora de Cana CH950 e revolucionaram os seus negócios. Você vai conhecer a história deles na websérie da John Deere “A Revolução na Sua Colheita”.
Assista a todos os episódios da nossa série
Características
Expandir
Contrair

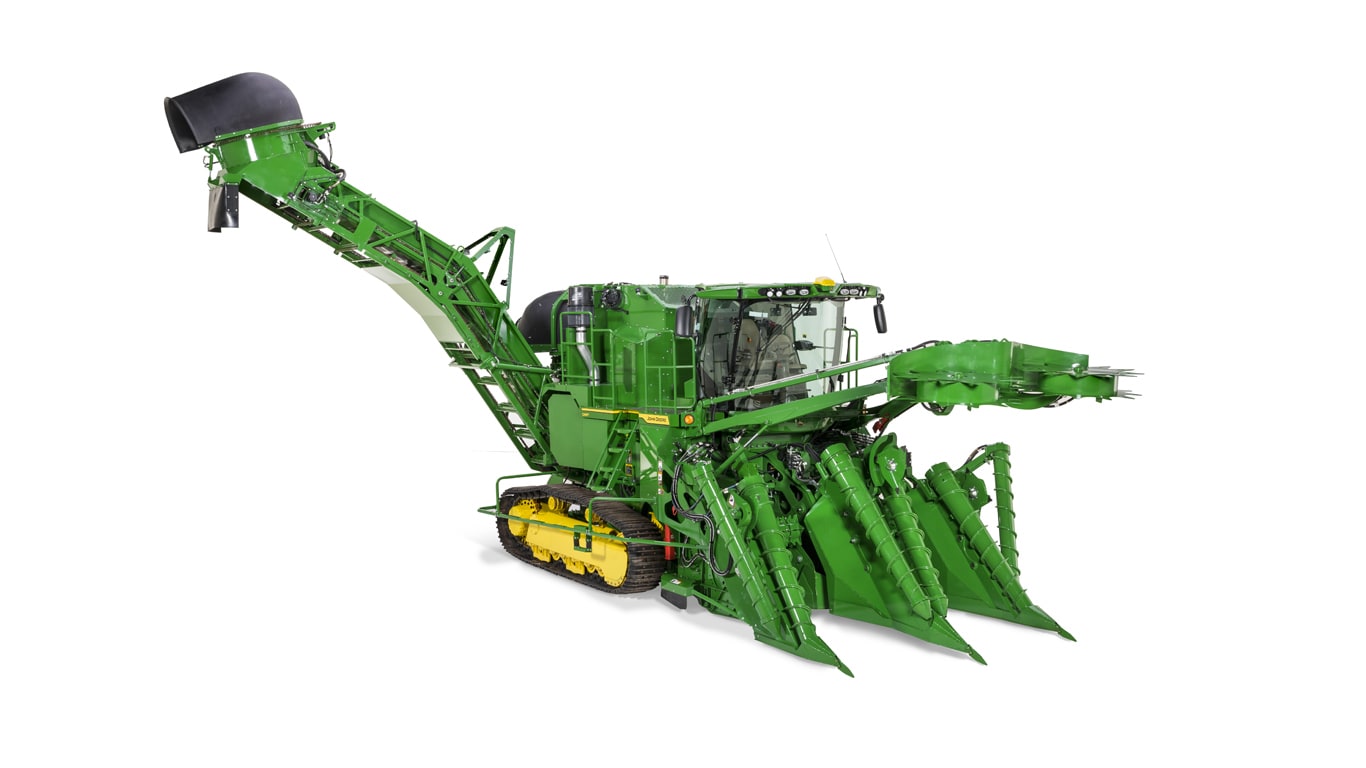

Colhedora CH950 de Duas Linhas
Tráfego controlado do CH950 nas linhas de 1,5 m (5 pés) (A - entre linhas compactadas, B - entre linhas sem tráfego e C - entre linhas compactadas)
Desenvolvimento do sistema da radicular com e sem compactação
Sistema de limpeza da CH950 em ação
Extrator primário com ampla entrada para cana
Extrator secundário de 122 cm (48 in.)

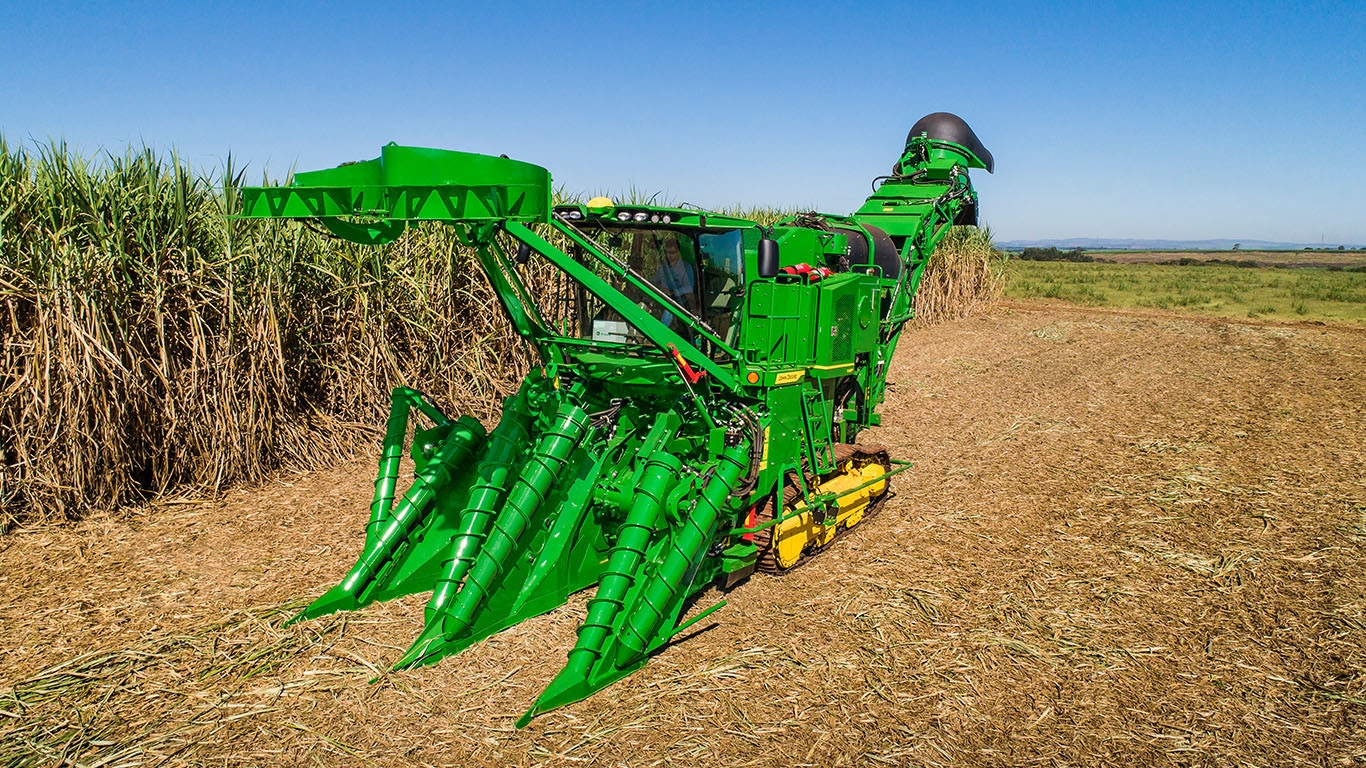

Colhedora CH950 de Duas Linhas
Colhedora de Cana de Açúcar Robusta da Série CH9
CH950 equipado com o RowAdapt™ na base
Os corte de base adaptam-se às variações de altura da linha
Dobre a produtividade sem aumentar a velocidade
Colhedora CH950 de Duas Linhas
A Colhedora de Duas Linhas da Série CH9 da John Deere permite dobrar a produtividade em relação a máquinas de uma linha na maioria das condições realizando a colheita simultânea em duas linhas de cana à mesma velocidade.
Vantagens do recurso:
- Carrega o transbordo na metade do tempo
- Reduz a necessidade de transbordo em 28 por cento
- Reduz o consumo de combustível em até 30 por cento
- Exige 36 por cento a menos de operadores
Funcionalidade:
Como os modelos da Série CH9 realizam a colheita na mesma velocidade das máquinas de uma linha, na maioria das condições, os tranbordos são carregados na metade do tempo, reduzindo muito o tempo total do ciclo do transbordo. Em uma operação normal, o resultado disso será uma redução de: 50 por cento de colhedoras, 28 por cento de transbordos e 36 por cento de operadores necessários por frente de trabalho, além de economizar 30 por cento de combustível. Nas operações em várias frentes de trabalho, esta capacidade de colheita extra pode ser usada também para reduzir o número de frentes aumentando suas cotas. Independentemente da solução adotada, o número total de operadores, tratores transbordos e colhedoras reduzirá drasticamente.
Melhor rendimento com o tráfego controlado
Tráfego controlado do CH950 nas linhas de 1,5 m (5 pés) (A - entre linhas compactadas, B - entre linhas sem tráfego e C - entre linhas compactadas)
A bitola da Série CH9 corresponde ao espaçamento entre as linhas de forma que as esteiras se desloquem centralizadas nas entrelinhas, longe da soqueira. Ao colher duas linhas, as entrelinhas centrais permanecem intocadas, deixando 50 por cento das linhas inalteradas. Além disso, a área compactada é reduzida em 60 por cento, promovendo melhores condições agrícolas para melhor rendimento e vida da soqueira.
Vantagens do recurso:
- Correspondência da bitola com o espaçamento entre as linhas
- Área 60 por cento menos compactada
- Entrelinhas centrais intocadas
- Aumenta a produtividade e a longevidade soqueira
- 30 a 50 por cento de redução nas perdas da cana
Desenvolvimento do sistema da radicular com e sem compactação
Funcionalidade:
Ao atravessar duas linhas, as entrelinhas centrais permanecem intocadas, portanto, 50 por cento das linhas ficam inalteradas. Além disso, a área compactada é reduzida em 60 por cento. Graças às melhores condições agrícolas para a cana, promovidas pelo sistema da colhedora de duas linhas da John Deere, espera-se uma melhor produtividade e a longevidade soqueira.
Reduza as perdas de cana com o sistema de limpeza reprojetado
Sistema de limpeza da CH950 em ação
A entrada mais ampla para o extrator primário, o menor contato dos rebolos com o ventilador e um extrator secundário 78 por cento maior reduzem as perdas de cana, além de manterem baixos níveis de impurezas vegetais. Além disso, somente 50 por cento das linhas não colhidas são expostas ao contato com a colhedora para reduzir ainda mais a perda.
Vantagens do recurso:
- Baixos níveis de impureza vegetal
- 30 a 50 por cento de redução nas perdas de cana
- Opera com ventilador em baixo rpm para economizar combustível
Extrator primário com ampla entrada para cana
Extrator secundário de 122 cm (48 in.)
Funcionalidade:
O dobro da taxa descarga de uma máquina de linha única exigiu a reengenharia do sistema de limpeza para entregar cana de alta qualidade. A Colhedora de Cana-de-Açúcar da Série CH9 otimiza o uso da área de limpeza do extrator primário com uma ampla entrada oferecida pelos tambores mais longos do picador. É nesta primeira seção onde acontece a retirada da maior parte da impureza vegetal. Deslocar o ventilador mais para trás e afunilar consideravelmente a entrada da cana contribui para a eficiência da limpeza e reduz a perda.
A redução da perda deve-se também ao maior fluxo da cana que minimiza o risco de os rebolos serem arrastados pelo ventilador.
O extrator secundário reprojetado e de maior eficiência, com entrada cônica e uma área 78 por cento maior, proporciona uma limpeza ainda maior antes da cana ser carregada no reboque.
Reduza o tempo de parada durante a colheita com componentes maiores e mais robustos
Colhedora CH950 de Duas Linhas
A Colhedora de Duas Linhas da Série CH9 da John Deere foi projetada levando em consideração a durabilidade e o valor. Os componentes da Série CH9 podem operar nas condições mais inóspitas, além de proporcionar um desempenho confiável durante toda a colheita. Uma vida mais longa e a facilidade para a manutenção reduzem dramaticamente o tempo de parada e aumentam a muito produtividade, colocando mais recursos financeiros à sua disposição, como deve ser.
Vantagens do recurso:
- As esteiras de serviço pesado dobram a durabilidade antes de haver necessidade de uma revisão de grande porte
- Motor de capacidade volumétrica 50 por cento maior
- O elevador de alta resistência a desgaste dobra o número de horas antes de haver necessidade de realizar reparos de grande porte
- Redução final robusta com vida útil 60 por cento mais longa
Colhedora de Cana de Açúcar Robusta da Série CH9
Funcionalidade:
Os componentes da Série CH9 têm projeto robusto para garantir durabilidade de longo prazo. O motor de 13,6 L (830 cu in.) da John Deere é 50 por cento maior que o motor CH570 de 9,0 L (549 cu in.) e a opção de Tier 3 usa menos de 70 por cento da capacidade máxima da disponível deste motor. A colhedora usa o esteiras do trator (buldozer) 850 da John Deere que está dois níveis acima das esteiras de máquinas de uma linha e não precisarão passar por reformas durante a safra. O elevador é 30 por cento maior e faz uso de pisos, tiras e rodas dentadas de aço endurecido, além de travessas e rolamentos de serviço pesado. São empregados na redução final engrenagens e rolamentos com maior capacidade de torque, o que proporciona uma vida 60 por cento mais longa.
Realize a colheita de duas linhas de cana com eficiência, usando o sistema RowAdapt™ de forma independente
CH950 equipado com o RowAdapt™ na base
Com o exclusivo sistema RowAdapt™ da John Deere, a Colhedora de Cana-de-Açúcar da Série CH9 fará o ajuste automático a diferentes condições de cada linha.
Vantagens do recurso:
- O sistema independente de controle do cortador de base ajusta individualmente a altura de corte de cada linha para compensar as variações do terreno.
- O sistema de controle de altura do corte de base garante que a cana seja cortada na altura desejada, resultando em maior rendimento do açúcar, cana mais limpa e soqueiras mais saudáveis para melhoria das culturas no futuro.
- A tecnologia do divisor de linha flutuante permite que os divisores de linha sigam o perfil do solo de maneira independente e sem aragem, para reduzir impurezas minerais, a perda de cana e as interferências no solo, enquanto eleva a cana deitada com eficiência.
Os corte de base adaptam-se às variações de altura da linha
Funcionalidade:
Quando o controle de altura do corte de base e o divisor de linha flutuante estiverem habilitados, o sistema RowAdapt™ estará pronto para ser colocado em operação.
Os cortes de base são independentes e em terrenos irregulares ajustam-se a diferenças de altura de até 200 mm (7,9 in.) entre as duas linhas que estão sendo cortadas.
O sistema de controle de flutuação do divisor de linha é calibrado de maneira que seja exercida a pressão apropriada entre as linhas, para que a base dos divisores de linha quase não toque no solo. Ao mesmo tempo, mantém a sapata sob a cana deitada para que os rolos elevem e alimentem com eficiência a garganta da colhedora com a cana.
O sistema de controle de altura do corte de base usa a posição e as entradas de pressão do corte de base para operar. O sistema se ajusta automaticamente à altura de corte desejada selecionada pelo operador.
Especificações
Especificações-chave
| Marca do Motor | John Deere | |||
|---|---|---|---|---|
| Potência padrão | A 1900 rpm: 360 kW 485 hp 490 cv |
|||
| Tipo de sistema de arrefecimento | Ventilador de arrefecimento reversível controlado automaticamente e acionado hidraulicamente | |||
| Capacidade de combustível | 1135 L 300 gal. |
|||
| Corrente padrão e sapatas | Corrente vedada Sapatas: 40,6 cm 16 in. |
|||
| Alcance máximo do cortador de pontas | 4,2 m 13,75 ft |
|||
| Divisores de colheita: Controle de flutuação | Controle automático de flutuação | |||
| Cortador de base: Diâmetro do disco padrão | 58,4 cm 23 in. |
|||
| Picador: Configuração da lâmina (Padrão) | Dez lâminas (cinco por tambor), diferencial | |||
| Diâmetro do ventilador | 1,5 m 5 ft |
Motor
| Fabricação | John Deere | |||
|---|---|---|---|---|
| Modelo | 6136NW301 | |||
| Família | ||||
| Certificado de emissão | Nível 3/Estágio III A | |||
| Potência padrão a 2100 rpm | ||||
| Potência padrão a 2000 rpm | ||||
| Potência padrão a 1900 rpm | 360 kW 485 hp 490 cv |
|||
| Potência padrão a 1700 rpm | 400 kW 540 hp 544 cv |
|||
| Modelo de motor opcional | 6136NW401 | |||
| Certificação de emissões do motor opcional | Tier 4 Final/Estágio IV | |||
| Potência opcional a 2100 rpm | ||||
| Potência opcional a 2000 rpm | ||||
| Cilindros | Seis em linha, buchas úmidas | |||
| Cilindrada | 13,6 L 830 cu in. |
|||
| Bomba de injeção | Controlada eletronicamente | |||
| Aspiração | Turbocompressor com resfriamento ar-ar | |||
| Velocidades do motor | Marcha lenta baixa 800 rpm Aceleração Máxima 1900 rpm |
|||
| Alternador | 200 amp 12 V |
Sistema de arrefecimento
| Tipo | Ventilador de arrefecimento reversível controlado automaticamente e acionado hidraulicamente |
|---|
Transmissão
| Tipo | Duas bombas hidrostáticas fornecendo velocidade variável | |||
|---|---|---|---|---|
| Velocidade de deslocamento da máquina de esteira | 0 a 9,0 km/h 0 a 5,6 mph |
Freios
| Estacionamento | Disco úmido múltiplo, aplicado por mola e liberado hidraulicamente |
|---|
Capacidades
| Combustível | 1135 L 300 gal. |
|||
|---|---|---|---|---|
| Fluido para Escapamento de Veículos a Diesel (DEF) (Somente Motor Tier 4) | 68.2 L 20.7 gal. |
|||
| Óleo hidráulico | 309 L 81,6 gal. |
Esteiras
| Roda Dentada | Roda dentada aparafusada de cinco segmentos | |||
|---|---|---|---|---|
| Guias da esteira | Guias soldados com placas de desgaste parafusadas | |||
| Roletes | Oito roletes inferiores e dois roletes de suporte | |||
| Largura da sapata da esteira reta padrão | ||||
| Corrente da esteira padrão | ||||
| Comprimento da bitola da esteira | Padrão: 2,75 m 9 ft Opcional: 3 m 9,83 ft |
|||
| Corrente padrão e sapatas | Corrente e sapatas, opção 1 Corrente vedada e lubrificada com sapatas inclinadas de 560 mm (22 in.) apenas para a opção de bitola de 3 m (9,83 pés) Corrente vedada e lubrificada com sapatas inclinadas de 406,4 mm (16 in.) |
|||
| Larguras da sapata da esteira curvada opcionais | ||||
| Corrente da esteira opcional |
Cabine e controles
| Ar-condicionado | Cabine pressurizada com ar-condicionado e aquecedor | |||
|---|---|---|---|---|
| Cabine inclinada para frente | ||||
| Assento | Suspensão pneumática com giro | |||
| Rádio | Padrão premium com Bluetooth® sem fio | |||
| Interruptor de desligamento de emergência | ||||
| Cabine pressurizada | ||||
| Orientação por GPS | Padrão pronto para AutoTrac | |||
| Conectividade | Habilitado para JDLink™ | |||
| Velocímetro | ||||
| Gerenciamento de dados |
Luzes
| Padrão | ||||
|---|---|---|---|---|
| Opcional | ||||
| Cabina | Quatro faróis dianteiros halógenos e quatro luzes de trabalho de diodo emissor de luz (LED) | |||
| Auxiliar para carregamento | Quatro luzes de LED | |||
| Manutenção | Duas luzes de LED na estrutura do cortador de ponta e duas luzes halógenas no compartimento de pacote do motor/arrefecimento |
Cortador de pontas
| Acionamento | Hidráulico, reversível | |||
|---|---|---|---|---|
| Absorção de impacto | Acumulador de nitrogênio | |||
| Alcance máximo do cortador de pontas | 4,2 m 13,75 ft |
|||
| Disco de Corte | Oito lâminas aparafusadas | |||
| Cortador de pontas completo | ||||
| Cortador de pontas triturador | ||||
| Cortador de pontas com largura estendida |
Divisores de colheita
| Tipo | ||||
|---|---|---|---|---|
| Conjuntos do divisor de linha | Dois conjuntos laterais e um conjunto central | |||
| Rolos do conjunto do divisor de linha central | Inclui duas rolagens internas | |||
| Rolos dos conjuntos do divisor de linha lateral | Inclui uma rolagem interna e uma rolagem externa cada | |||
| Rolos | ||||
| Acionamento | Hidráulico, reversível | |||
| Ângulo de aproximação dos rolos internos | 46 degree (angle) | |||
| Revestimento rígido de fábrica | Saias, sapatas deslizantes, dedos | |||
| Controle de flutuação | Controle automático de flutuação | |||
| Controle da inclinação | Sistema hidráulico |
Facas do divisor de linha
| Facas laterais | Duas | |||
|---|---|---|---|---|
| Faca central | Um | |||
| Acionamento | Hidráulico, reversível | |||
| Controle de altura | Sistema hidráulico | |||
| Lâminas | Três lâminas aparafusadas por disco |
Rolos tombadores
| Conjuntos do rolo tombador | Dois conjuntos que consistem em um rolete dianteiro e um inferior cada | |||
|---|---|---|---|---|
| Acionamento | Hidráulico, reversível | |||
| Ajuste de altura manual | ||||
| Ajuste de altura hidráulico | Deslocamento de rolete dianteiro e inferior sincronizado |
Cortador de base
| Cortadores de Base | Distância entre centros 140 cm 55.1 in. Dois independentes |
|||
|---|---|---|---|---|
| Acionamento | Hidráulico, reversível | |||
| Controle de altura | Controle de altura do cortador de base de contorno automático | |||
| Discos por caixa | Duas | |||
| Hastes | Vertical com placas de desgaste aparafusadas | |||
| Alojamento da caixa de engrenagens | Ferro fundido | |||
| Acionamento padrão | ||||
| Acionamento opcional | ||||
| Diâmetro do disco padrão | 58,4 cm 23 in. |
|||
| Diâmetro do disco opcional | ||||
| Distância do centro dos discos | 63 cm 24,8 in. |
|||
| Número de lâminas por disco | Cinco |
Levantador
| Levantadors | Duas | |||
|---|---|---|---|---|
| Acionamento | Hidráulico, reversível | |||
| Tipo | Quatro barras abertas |
Roletes de alimentação
| Acionamento | Hidráulico, reversível | |||
|---|---|---|---|---|
| Número de roletes | ||||
| Conjuntos do trem de alimentação | Dois trens de alimentação divididos dianteiros e um trem de alimentação comum traseiro | |||
| Trem do rolete de alimentação | Cada trem de alimentação possui roletes flutuantes superiores e rolos de alimentação inferiores | |||
| Número de rolos dos trens de alimentação divididos dianteiros | Cada trem de alimentação possui quatro roletes superiores e quatro roletes inferiores, incluindo o levantador | |||
| Número de rolos do trem de alimentação traseiro | Três roletes superiores e quatro roletes inferiores, incluindo o rolete de transição | |||
| Localização do mancal | Externo |
Picador
| Acionamento | Hidráulico, reversível | |||
|---|---|---|---|---|
| Distância do centro do tambor | 38,1 cm 15 in. |
|||
| Localização do mancal | Externo | |||
| Largura da lâmina | 9,5 cm 3,74 in. |
|||
| Configuração da lâmina | Padrão 10 lâminas (cinco por tambor), sobreposição |
|||
| Rolete da soleira | Padrão |
Extrator primário
| Acionamento da ventoinha | Hidrostático, velocidade variável | |||
|---|---|---|---|---|
| Diâmetro do ventilador | 1,5 m 5 ft |
|||
| Número de palhetas do ventilador | Quatro | |||
| Velocidade máxima da ventoinha | 930 rpm | |||
| Rotação do capô | Controle hidráulico | |||
| Anel de desgaste | Aço altamente resistente a abrasivos |
Elevador
| Ajuste da corrente | Cilindro de graxa | |||
|---|---|---|---|---|
| Acionamento da roda dentada | Acionada por motor hidráulico, reversível | |||
| Largura | 112 cm 44,1 in. |
|||
| Oscilação do elevador | Controle hidráulico, cilindros de munhão | |||
| Ângulo de oscilação total | 170 degree (angle) | |||
| Absorção de impacto | Acumulador de nitrogênio | |||
| Altura da talisca | 18 cm 7 in. |
|||
| Extensões do elevador opcionais |
Extrator secundário
| Acionamento da ventoinha | Sistema hidráulico | |||
|---|---|---|---|---|
| Número de lâminas do ventilador | Três | |||
| Diâmetro do ventilador | 1,22 m 4 ft |
|||
| Rotação do capô, em graus | ||||
| Posição da aba do depósito | Controle hidráulico |
Peso
| Peso da máquina | 35.545 kg 78.363,2 lb O peso pode variar de acordo com as opções |
|---|
Informação adicional
| Coleta de Dados | 17 de janeiro de 2020 |
|---|
