StarFire™ 7500 | Antena GPS Agrícola

Melhor desempenho com o receptor StarFire™ 7500

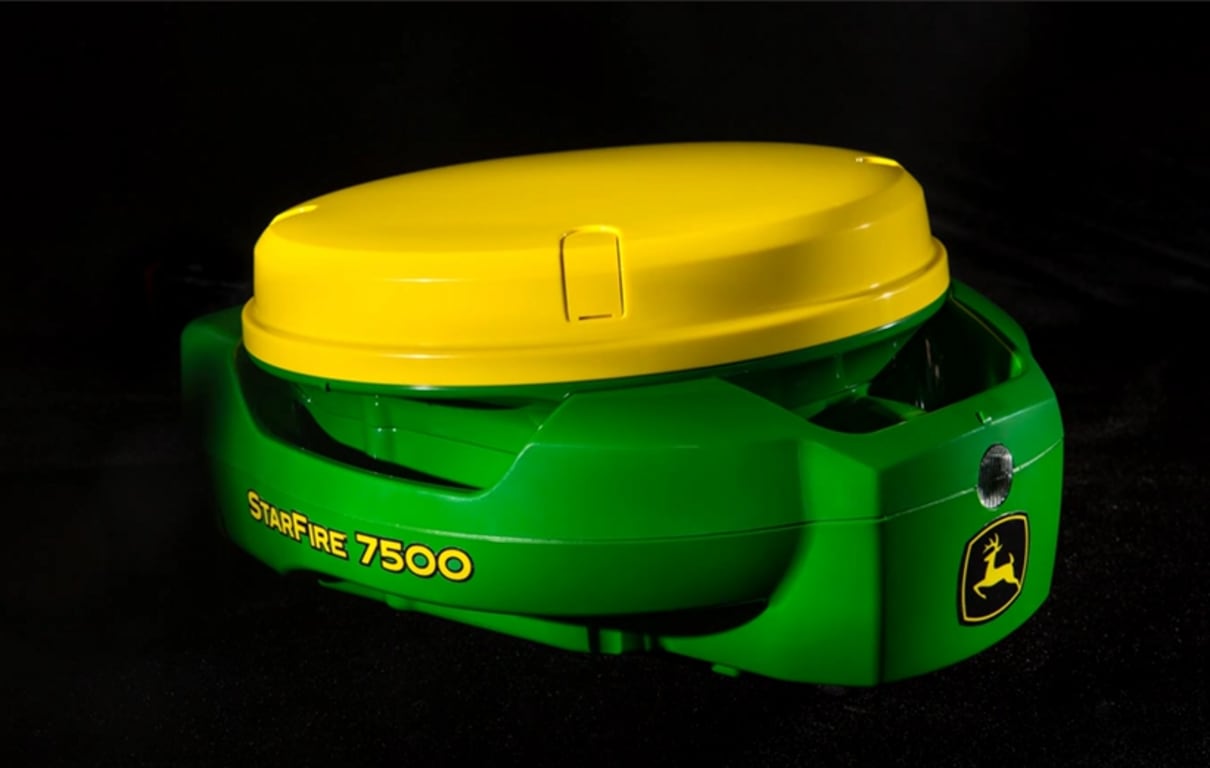

Receptor StarFire 7500

Para grandes e pequenos agricultores e clientes dedicados a gramados, o receptor StarFire 7500 apresenta precisão permitindo a aplicação repetível de máquinas, fertilizantes, sementes e herbicidas.

Aumento de 100% nas constelações de satélites usadas pelo receptor*
Precisão 17% maior*
Repetibilidade a longo prazo (quando aplicável) versus 9 meses*
Redução de 73% no tempo de convergência*
Monitor universal compatível com equipamentos mais antigos e de concorrentes
Versátil: cultivo, plantio, pulverização e colheita

*Todas as comparações feitas com o StarFire 6000 com SF3

Precisão do RTK sem o rádio

Receptor StarFire™ 7500

O receptor StarFire 7500 oferece um novo nível de correção com precisão como o rádio RTK. O nível de correção do SF-RTK oferece 2,5 cm de precisão horizontal sem a necessidade de hardware adicional. Esta é uma melhoria de 17% em relação à geração anterior do receptor StarFire com SF3. O sinal do SF-RTK utiliza duas constelações de satélite adicionais (BeiDou e Galileo) além dos satélites de GPS (Estados Unidos) e GLONASS (Rússia).

Os receptores StarFire 7500 e StarFire 7500 integrado rastreiam simultaneamente sinais de correção de até três satélites de correção StarFire. O receptor acompanha e utiliza os sinais de correção de todos os satélites StarFire à vista e seleciona, de maneira inteligente, o que oferece o melhor desempenho. Quando o receptor avança para uma área em que o sinal principal do StarFire está bloqueado, como próximo de uma linha de árvores, o receptor muda automaticamente para um sinal do StarFire alternativo (se visível) para ajudar a manter a precisão e o desempenho.

OBSERVAÇÃO: comparado com o receptor StarFire 3000 anterior, que só era capaz de rastrear um sinal StarFire por vez e tinha um tempo de espera até 4 minutos para iniciar a mudança para o próximo sinal disponível.

A repetibilidade define a precisão com que o receptor calcula sua posição em um intervalo de tempo relativamente longo.

OBSERVAÇÃO: o SF-RTK faz uso somente de satélites de correção e não requer o uso de um rádio RTK. O rádio RTK ainda pode ser necessário nos seguintes cenários:

Gerenciamento de água iGrade™
Áreas com linhas de árvores densas ou obstáculos que poderiam provocar sombreamento do receptor
Repetibilidade a longo prazo em países onde não há garantia de repetibilidade do SF-RTK (consulte a lista em repetibilidade do SF-RTK)
Nivelamento de solo

SF-RTK

A mais recente oferta de correção de satélite da John Deere oferece aos clientes acesso simplificado ao rádio RTK, como precisão e repetibilidade. Antes do SF-RTK, era necessários que os clientes adquirissem hardware adicional, RTK Ready ou licenças permanentes e, na maioria dos casos de uso, trabalhar com um concessionário John Deere local para acessar a rede da estação-base para usar o rádio RTK.

O SF-RTK elimina essa complexidade ao oferecer o mesmo nível de precisão e repetibilidade a partir do céu! Além disso, com o SF-RTK não há necessidade de trocar de estação-base ao mover-se entre campos, como visto no rádio RTK.

O que o SF-RTK faz?

O StarFire 7500 utiliza quatro constelações de satélites GNSS, que são corrigidas através da rede StarFire™ da John Deere para fornecer precisão horizontal de subpolegadas. Isto proporciona aos clientes o nosso mais alto nível de precisão, junto com repetibilidade a longo prazo (quando aplicável) para ativar recursos de orientação avançados e a confiança de que as linhas de orientação e limites não mudarão de ano para ano.

Por que os clientes devem usar o SF-RTK?

Os clientes continuamente buscam soluções simplificadas que agreguem o valor necessário para sua operação. O SF-RTK oferece um custo de entrada menor em comparação ao rádio RTK, tornando esta solução uma decisão fácil para clientes que desejam utilizar um sinal de correção de alta precisão. Por que pagar por hardware adicional, licenças permanentes e taxas de acesso à estação-base quando o SF-RTK requer somente uma licença anual para operar no receptor StarFire 7000 ou StarFire 7500?

SF-RTK versus rádio RTK versus RTK móvel (em um StarFire 7500)

Requisitos para usar o SF-RTK

Receptor StarFire 7500
Licença SF-RTK de 1 ano

Requisitos para usar o rádio RTK

Receptor StarFire 7500
Rádio RTK
Licença RTK permanente
Acesso à rede de estações-base do concessionário ou receptor e rádio StarFire adicionais necessários para cada estação-base, se for de propriedade do produtor
Taxa do concessionário para acessar a rede RTK

Requisitos para usar RTK móvel (através do modem 4G LTE). Disponibilidade limitada a países selecionados.

Receptor StarFire 7500
Modem RTK móvel John Deere (4G LTE)
Licença RTK permanente
Use de cartão SIM próprio com plano de dados (taxa para acessar a rede celular local)
Provedor de dados de correção RTK (às vezes, é necessário pagar uma taxa)
1. Necessidade de fornecer correções de dados no formato de dados RTCM 2.3, 3.0 ou CMR

Como selecionar o modo de correção adequado

	SF1	SF-RTK	RTK
Documentação	X	X	X
Direção automatizada AutoTrac™	X	X	X
Controle de seção	X	X	X
Controle de sobreposição	X	X	X
Sistema AutoTrac RowSense™	X	X	X
Automação de manobras AutoTrac	---	X	X
Orientação do AutoTrac Vision	---	X	X
Sincronismo da máquina John Deere	X	X	X
Compartilhamento de dados no talhão (compartilhamento de pistas de orientação)	---	X	X
Software AutoPath™	---	X	X
Direcionamento passivo de implemento AutoTrac	---	X	X
Nivelamento de solo	---	---	X

Precisão horizontal entre passagens do receptor StarFire 7500 e do StarFire 7500 integrado:

SF1: +/- 15 cm
SF-RTK: +/- 2,5 cm
Rádio RTK: +/- 2,5 cm

Tempo de convergência		Precisão entre passagens
StarFire 7500 SF1 Cerca de 8 minutos
StarFire 7500 SF-RTK 8 minutos ou menos
StarFire 7500 integrado SF-RTK 8 minutos ou menos
StarFire 7500 RTK Menos de 1 minuto

Aumente a segurança e a estabilidade com os novos suportes com travamento para receptor StarFire™

Suporte com travamento para StarFire 7000 e 7500 – BPF12459

Suporte com travamento para StarFire 6000 – BPF12464

Apresentando os novos suportes com travamento para receptor StarFire Nossa mais recente inovação apresenta suportes e componentes de metal robustos, substituindo as peças de plástico antigas. Esta atualização aumenta significativamente a segurança do receptor, tornando-o muito mais difícil de ser deslocado. O novo e aprimorado suporte com travamento oferece proteção adicional contra roubo e vandalismo. O novo design permite o uso de uma trava de engate tubular de 5/8 polegadas fornecida pelo cliente, oferecendo segurança superior em comparação ao sistema de chave universal anterior.

A proteção com trava do receptor StarFire proporciona maior segurança e tranquilidade. Ao proteger o receptor com um mecanismo de travamento robusto, você reduz significativamente o risco de roubo ou adulteração. Isso garante que o equipamento permaneça no lugar e funcione de forma confiável, protegendo seu investimento e mantendo a integridade das operações.

Componentes incluídos

Observe que o kit do suporte com travamento não inclui o suporte do aro do receptor e a trava de engate tubular. Essas são as peças incluídas:

Peças do suporte com travamento para StarFire 7000 e 7500

Peças do suporte com travamento para StarFire 6000

Trabalhe com mais rapidez

Vários fatores contribuem para o tempo gasto para chegar à precisão desejada no receptor StarFire™. A qualidade do sinal do sistema global de navegação por satélite (GNSS) pode ser um fator importante, principalmente quando ocorrem erros de trajeto múltiplo. Os erros de trajeto múltiplo ocorrem quando os sinais de satélite rebatem nas superfícies próximas. Quando a antena do receptor captura um sinal de trajeto múltiplo, o receptor leva tempo para filtrar o sinal de GNSS efetivo diretamente do satélite em vez de o sinal rebatido em um objeto próximo, o que aumenta o tempo necessário para se obter a precisão desejada.

Placa do afogador

O hardware da placa do afogador do receptor StarFire 7500 direciona com mais precisão os sinais do GNSS para a antena. Com a inclusão desta placa do afogador, há uma redução de 73% no tempo necessário para se adquirir um sinal de correção do SF-RTK dos receptores StarFire de gerações anteriores. Com isso, você tem mais tempo para produzir e agiliza suas tarefas.

Os receptores StarFire 7500 e StarFire 7500 integrado utilizam um módulo de compensação do terreno (TCM) integrado para ajustar o posicionamento calculado da máquina com base no terreno onde está sendo realizada a operação. O TCM ajusta o movimento de inclinação, o passo e a guinada para melhorar o desempenho do receptor e do sistema AutoTrac™ ao operar em condições difíceis, como solo acidentado.

O módulo do TCM garante um desempenho preciso do controle de seções e da orientação do AutoTrac™.
O TCM permite a inserção de dados, como o passo, em sistemas como o de monitoramento ActiveYield™ nas colheitadeiras.
O receptor StarFire 7500 integrado vem calibrado de fábrica, garantindo o rendimento e a precisão mais elevados possível.

Calibração avançada do TCM

Com a precisão e a repetibilidade se tornando cada vez mais importantes para se alcançar precisão planta a planta, os sistemas utilizados atualmente devem evoluir para oferecer essas características. Assim como o StarFire 6000 e o StarFire 7000, o StarFire 7500 oferece um recurso de Calibração avançada do TCM.

Benefícios:

Elimina a suposição com o posicionamento de uma máquina e de um implemento exatamente no mesmo lugar durante a realização de curvas.
Elimina a necessidade de uma superfície nivelada.
Aumenta a precisão da calibração do TCM ao reunir e comparar vários pontos.
Efetua a calibração do TCM do receptor da máquina e do implemento ao mesmo tempo.

Como funciona:

Para a calibração, é necessário um espaço de aproximadamente 100,6 m.
Durante a calibração, a velocidade não deve exceder 6,4 km/h.
Se ocorrer um erro durante a calibração, o operador será notificado.

Página de calibração avançada do TCM no monitor

Selecione "Advanced TCM Calibration" (Calibração avançada do TCM) na lista de dispositivos exibida no monitor.
Siga as instruções na tela para configurar uma pista de orientação.
Conduza a pista de orientação utilizando a direção automatizada do AutoTrac do ponto A ao ponto B.
Vire manualmente e retome a direção com o AutoTrac, conduzindo a pista de orientação de volta ao ponto A.

Desta forma, conclui-se a calibração.

Compatibilidade:

Receptor StarFire 7500 ou receptor StarFire 7500 integrado
Receptor StarFire 7000 ou receptor StarFire 7000 integrado
Receptor StarFire 6000 ou receptor integrado StarFire 6000 com atualização de software 20-2 ou mais recente
Monitores CommandCenter™ G5 ou G5Plus/Monitores universais G5 ou G5Plus
Monitor CommandCenter 4600 Geração 4 com atualização 20-3 ou posterior do software
Monitor universal 4640 Geração 4 com atualização 20-3 ou posterior do software. Deve ter ativação do AutoTrac

Com conectividade Ethernet no receptor StarFire 7500 integrado é possível economizar até 60 minutos por ano ao realizar as atualizações de software via sem fio para manter a tecnologia sincronizada com os recursos mais recentes

Confiança todos os anos

Com o receptor StarFire™ 7500 e o nível de correção SF-RTK, você pode ter certeza, ano após ano, de que as linhas de orientação e os limites permanecerão onde precisam estar.

Repetibilidade do StarFire 7500 e do StarFire 7500 integrado:

SF1: sem repetibilidade, a posição muda ao longo do tempo
SF-RTK: repetibilidade de longo prazo de +/- 2,5 cm (quando aplicável, consulte a seção de repetibilidade do SF-RTK acima)
As alegações sobre a repetibilidade do SF-RTK só se tornam válidas depois de o receptor concluir uma convergência completa e passar a operar a uma precisão de 100%.
Rádio RTK: repetibilidade de +/- 2,5 cm a longo prazo
As especificações de repetibilidade do rádio RTK se baseiam em uma estação-base de RTK devidamente instalada e em uma posição inalterada após a configuração inicial.

OBSERVAÇÃO: a repetibilidade pode ser afetada por grandes eventos geológicos imprevisíveis, como terremotos.

Valor da repetibilidade

A repetibilidade define a precisão com a qual o receptor calcula sua posição em um intervalo de tempo relativamente longo. A repetibilidade é medida no receptor e não leva em consideração fontes de erro adicionais, como erro do sistema de controle AutoTrac™, condições do solo ou deslocamento do implemento.

A repetibilidade durante a safra é fundamental quando se utiliza o AutoTrac para vários trabalhos durante a temporada de cultivo, como para a criação de pistas de orientação do AutoTrac durante o plantio e, depois, a utilização dessas mesmas pistas de orientação para realizar trabalhos posteriores, como a aplicação lateral de fertilizantes, a pulverização pós-emergência e a colheita.

A repetibilidade no longo prazo é fundamental no mapeamento de limites internos e externos para uso posterior como informação destinada ao controle de seção da John Deere em plantadeiras, pulverizadores e aplicadores de fertilizante. Também é fundamental para os agricultores que utilizam as mesmas pistas de orientação do AutoTrac em várias temporadas para operações como irrigação por gotejamento abaixo da superfície, tráfego controlado ou alternância do espaçamento das plantadeiras entre as linhas de uma temporada anterior.

RTK melhorado

Receptor StarFire™ 7500

Maior precisão e RTK mais confiável
Inicialização mais rápida e menor período de recuperação em sombra, menos saltos nas linhas e desempenho mais confiável em ambientes sombreados
Melhor desempenho do RTK-X em comparação com a base do receptor StarFire 6000 ou StarFire 3000
Melhor precisão vertical

OBSERVAÇÃO: dados coletados no uso da base do receptor StarFire 7500 com um rover StarFire 7500.

OBSERVAÇÃO: o rádio RTK requer o uso de um rádio compatível.

Substituição imediata e facilidade de manutenção

Substituição imediata

Com a continuidade do desenvolvimento tecnológico da John Deere, os receptores StarFire™ 7500 são projetados com componentes modulares, tornando a unidade um substituto imediato para a geração anterior de receptor integrado. Você nunca vai precisar se preocupar com hardware obsoleto.

Receptor StarFire 7500 integrado

Receptor universal StarFire 7500

Facilidade de manutenção

O receptor universal StarFire 7500 conta com mais de 20 peças com facilidade total para manutenção. Em uma situação pouco provável de ocorrência de problemas com o sistema, muitos dos componentes individuais podem ser substituídos, sem a necessidade de se substituir tudo. Com isso, você pode economizar tempo e dinheiro que podem ser alocados para outras áreas da sua operação.

Sinal compartilhado melhora o desempenho em campo

O sinal compartilhado permite o emparelhamento de dois receptores e facilita a comunicação entre eles para melhorar a precisão relativa do sistema ao utilizar os softwares avançados de Direcionamento passivo de implemento AutoTrac™ (ATIG), John Deere Active Implement Guidance™ (AIG), Sincronismo da máquina John Deere ou AutoPath™ (AP) através dos seguintes monitores:

Monitores CommandCenter™ G5 ou G5^Plus
Monitores universais G5 ou G5^Plus
Monitor CommandCenter 4600 Geração 4
Monitor universal 4640 Geração 4
Monitor GreenStar™ 3 2630

Configurações suportadas:

Os seguintes receptores são compatíveis com sinal compartilhado e podem ser usados de forma intercambiável.

Receptores StarFire™ 7500
Receptores StarFire 7000
Receptores StarFire 6000*
Receptores StarFire 3000*

*Há um conflito conhecido para a seguinte configuração:

StarFire 6000 com SF3 no trator
StarFire 3000 no implemento, utilizando o sinal compartilhado

Se os clientes estiverem utilizando esta configuração, abra um caso DTAC para validar os dados registrados na operação de base e permitir que os dados sejam utilizados para o AutoPath™.

OBSERVAÇÕES IMPORTANTES:

Ao usar sinal compartilhado, o sistema corresponde ao sinal de correção do guia, portanto o guia deve ter o nível de correção mais alto. O seguidor pode ter um nível de correção mais baixo, mas a precisão geral do sistema refletirá a do guia. Isso é aplicável para operações do AutoPath e Sincronismo da máquina John Deere.

Exemplos de guia: o trator operando com ATIG, AP ou AIG, ou a colheitadeira/colhedora do tipo arrasto usando Sincronismo da máquina John Deere.

Exemplos de seguidor: O implemento que faz parte de uma operação ATIG, AP ou AIG, ou o trator com carro de grãos em uma operação de Sincronismo da máquina John Deere.

Os receptores StarFire 6000 devem ser atualizados para 20-2 (4.40N)
Os receptores StarFire 3000 devem ser atualizados para 20-2 (2.80S)

Sincronismo da máquina John Deere

Para garantir desempenho e compatibilidade ideais, sempre atualize os receptores para a versão de software mais atual disponível no portal StellarSupport™. A tabela a seguir descreve a precisão que se pode esperar deste sistema:

Nível de ativação do receptor guia	Nível de ativação do receptor seguidor	Nível geral de precisão do sistema	Compatível com Sincronismo da máquina John Deere
SF-RTK/SF3/SF2	SF1	SF-RTK/SF3/SF2	Sim
RTK	SF1	RTK	Sim
RTK	SF-RTK/SF3/SF2	RTK	Sim
SF-RTK/SF3/SF2	RTK	SF-RTK/SF3/SF2	Sim
SF1	RTK	SF1	Sim
Sinal do RTK móvel*	SF1/SF2/SF3/ SF-RTK	RTK	Sim

*RTK móvel John Deere atualmente disponível somente nos receptores StarFire 6000 e StarFire 3000.
